オイル&熱&化学耐性 NBR HNBR FKM PTFE ステンレスバックアップ付きハマーユニオンシール

 NBR HNBR FKM PTFE ハンマーユニオンシール（ステンレス製バックアップ付き）



ハンマーユニオンシールは、ハンマーユニオン式配管接続に使用されるシールの種類です。ハンマーユニオンは、2つの配管を接続するために使用されるクイックコネクトカップリングの一種です。石油・ガス産業や、配管を迅速に接続・切断する必要があるその他の産業でよく使用されます。
ハンマーユニオンシールは、エラストマー、金属、複合材料など、さまざまな素材で作られています。プロファイル、コンパウンド、組み立て条件が正しい場合に、相手側のユニオン接続をシールするように設計されています。ハンマーユニオンシールは、さまざまな配管サイズや用途に対応するために、さまざまなサイズやスタイルで提供されています。
ハンマーユニオンシールは、ハンマーユニオン式配管接続の重要なコンポーネントです。適切なシールの選択、相手側表面の状態、組み立ては、信頼性の高い接続シーリングに不可欠です。
図2202、図1004、図1502、図2002、図602、図1002などの一部のプロファイルでは、ハンマーユニオンのサイズに応じて、ハンマーユニオンリップシールまたは「O」リングが必要です。
当社では、標準的な流体用途に適したニトリル製の1インチ、1.5インチ、2インチ、3インチ、4インチ、6インチ、7インチのハンマーユニオンシールを製造しており、コンパウンドとサービス条件によってFKMまたはHNBRの代替品を選択できます。サワーガス用途には、コンパウンド固有の資格が必要です。標準的な成形ゴムシールの他に、真鍮またはステンレス鋼のアンチエクストルージョンリング付きも提供しています。



ハンマーユニオンシールを使用する利点をいくつかご紹介します:

迅速かつ簡単な取り付け: ハンマーユニオンシールは、取り付けと取り外しが簡単です。これにより、配管を迅速に接続・切断する必要がある用途で便利な選択肢となります。
漏れのないシール: ハンマーユニオンシールは、適切に選択および組み立てられた相手側接続内で流体を封じ込めるのに役立ちます。これは、これらの接続の安全で信頼性の高い操作に不可欠です。
耐久性: ハンマーユニオンシールは、石油・ガス産業の過酷な条件に耐えることができる耐久性のある素材で作られています。
費用対効果: ハンマーユニオンシールは、ハンマーユニオン式配管接続のシーリングに費用対効果の高い選択肢です。
ハンマーユニオン式配管接続を信頼性と費用対効果の高い方法でシーリングしたい場合は、ハンマーユニオンシールが良い選択肢です。

上海Qinuo Industryが提供するもの:

ゴムOリング

• ゴムOリング - AS568シリーズゴムOリング/JB規格ゴムOリング。
• カプセル化ゴムOリング - シリコン/FKMゴムOリング
• PTFEコーティングゴムOリング - 各種カラーゴムOリング

ハンマーユニオンシール - 1" 1.5" 2'' 3" 4" 6" 7"

• ゴムハンマーユニオンシール - ブナ/FKM/HNBRゴムタイプ
• 真鍮/ステンレスバックアップ付きゴムハンマーユニオンシール



スワブカップ

• Vタイプ 4" 5.5" など。
• TAタイプ
• MVタイプ
• NUFタイプ
• TUFタイプ




ゴムシールキット - カスタムパッキングまたはラベルが利用可能です

• #10セッティングツール - バーストディスク付き
• #20セッティングツール - バーストディスク付き
• APコンパクトセッティングツールキット
• グリースチューブシールキット
• 3 1/2” ショーティキット
• 3 - 1/8" ウェイトバーキット
• #10ベイカーファイアリングヘッドキット
• #20ファイアリングヘッドキット
• #20 BP3.SECキット
• #10 BP3.SECキット
• T-BRTリドレスキット
• T-1セット
• GCストリッパーヘッドリドレスキット

ワイヤーラインコンポーネントパーツ:

1) 圧力リリーフディスク、ZDメッキ（用途：破裂（ブリーダー）ディスク）

2) ゴムプッシュピン - 黒

3) ナイロンプッシュピン - ナチュラル

4) リテーナーナット、スチール、ZDメッキ（フラット、面取り済みも利用可能）（用途：リテーナーナット）

5) ねじ込みスチールプラグ、ラテカット付き（用途：5"ポートプラグ）

6) ねじ込み真鍮プラグ（用途：セッティングツールプラグ）


ゴムパッカーエレメント:

ゴムオイルセーバー:

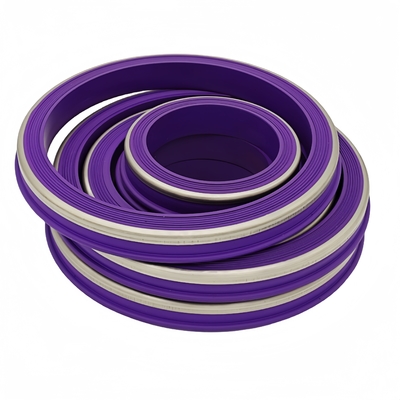

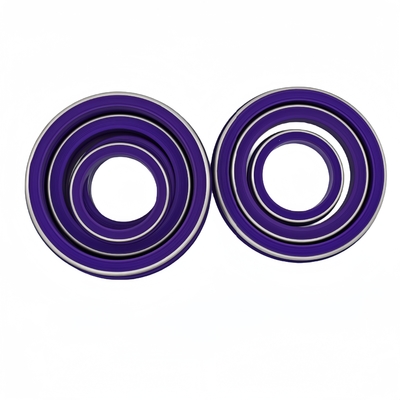

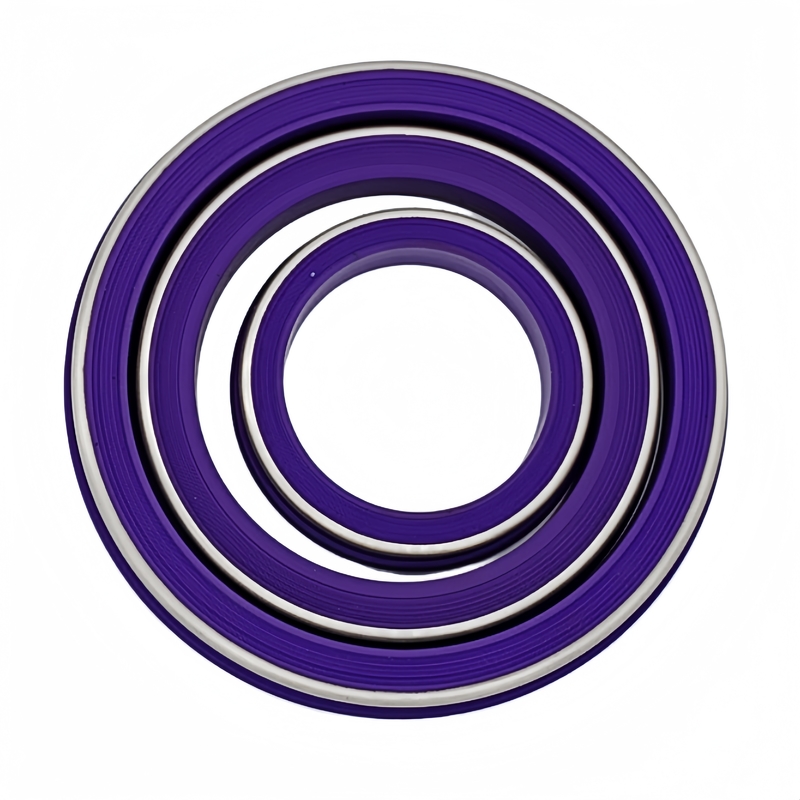

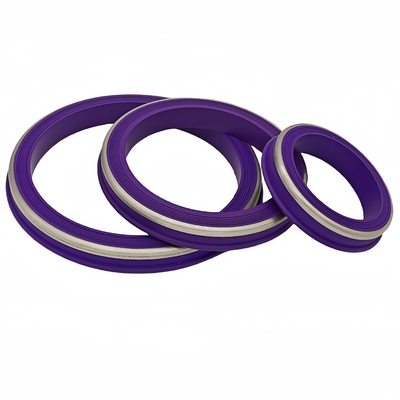

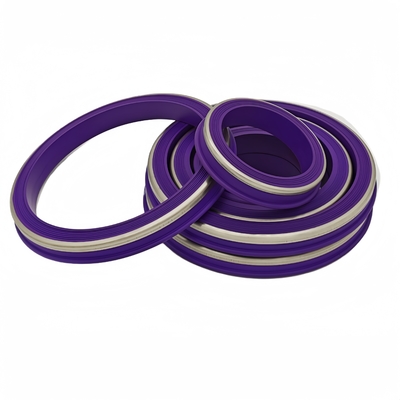

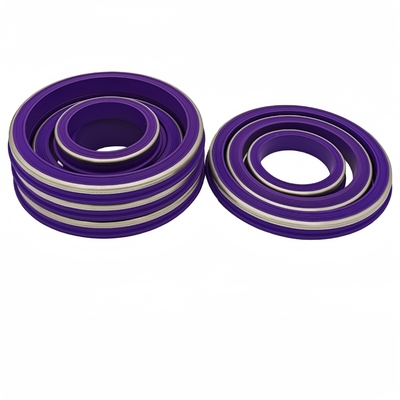

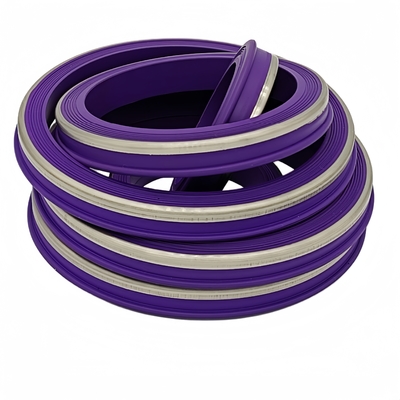

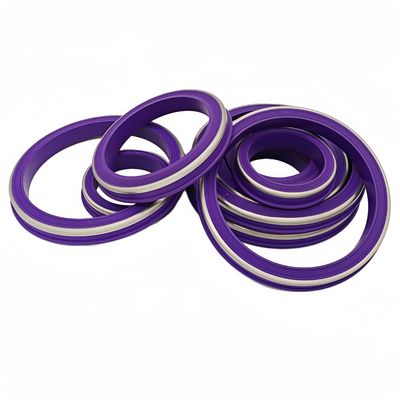

ステンレスバックアップ付きパープルハンマーユニオンシール：リングとコンパウンドを一緒に確認

このパープルハンマーユニオンシール製品は、ステンレス鋼のバックアップアセンブリを備えています。必要なユニオン図、公称サイズ、および相手側溝図とシールプロファイルを指定してください。図607、1502、1002、206、602は個別の接続参照です。各交換品は、承認された独自のジオメトリと一致する必要があります。

ステンレス鋼のバックアップリングは、アセンブリ設計で要求される場合に、シールをエクストルージョンから保護します。リングの寸法、ステンレス鋼のグレード、および位置を承認図で確認してください。その存在は、ユニオン全体の定格圧力を増加させたり、異なる図を相互に交換可能にしたりするものではありません。

紫色は、ゴムコンパウンド自体を確立するものではありません。実際の油、化学混合物、および温度サイクルに対してNBR、HNBR、またはFKMを選択し、リストされている80〜95 Shore Aのゴム問い合わせ範囲内で特定の硬度目標に合意してください。PTFEには、別途承認された熱可塑性プロファイルとグレードが必要です。見積もりには、流体組成と暴露条件を提供してください。サワーガス適合性には、コンパウンド固有の資格が必要です。
