オイル&熱&化学耐性 NBR HNBR FKM PTFE ステンレスバックアップ付きブラックハンマーユニオンシール

 NBR HNBR FKM PTFE ハンマーユニオンシール（ステンレス製バックアップ付き）



ハンマーユニオンシールは、ハンマーユニオン式配管接続に使用されるシールの種類です。ハンマーユニオンは、2つの配管を接続するために使用されるクイックコネクトカップリングの一種です。石油・ガス産業や、配管を迅速に接続・切断する必要があるその他の産業でよく使用されます。
ハンマーユニオンシールは、エラストマー、金属、複合材料など、さまざまな素材で作られています。プロファイル、コンパウンド、組み立て条件が正しい場合に、相手側のユニオン接続をシールするように設計されています。ハンマーユニオンシールは、さまざまな配管サイズや用途に対応するために、さまざまなサイズやスタイルで提供されています。
ハンマーユニオンシールは、ハンマーユニオン式配管接続の重要なコンポーネントです。適切なシールの選択、相手側表面の状態、組み立ては、信頼性の高い接続シーリングに不可欠です。
図2202、図1004、図1502、図2002、図602、図1002などの一部のプロファイルでは、ハンマーユニオンのサイズに応じて、ハンマーユニオンリップシールまたは「O」リングが必要です。
当社では、標準的な流体用途に適したニトリル製の1インチ、1.5インチ、2インチ、3インチ、4インチ、6インチ、7インチのハンマーユニオンシールを製造しており、コンパウンドとサービス条件に応じてFKMまたはHNBRの代替品を選択できます。サワーガス用途には、コンパウンド固有の資格が必要です。標準的な成形ゴムシールの他に、真鍮またはステンレス鋼のアンチエクストルージョンリング付きも提供しています。



ハンマーユニオンシールを使用する利点をいくつかご紹介します:

迅速かつ簡単な取り付け: ハンマーユニオンシールは、取り付けと取り外しが簡単です。これにより、配管を迅速に接続・切断する必要がある用途で便利な選択肢となります。
漏れのないシール: ハンマーユニオンシールは、適切に選択および組み立てられた相手側接続内で流体を封じ込めるのに役立ちます。これは、これらの接続の安全で信頼性の高い操作に不可欠です。
耐久性: ハンマーユニオンシールは、石油・ガス産業の過酷な条件に耐えることができる耐久性のある素材で作られています。
費用対効果: ハンマーユニオンシールは、ハンマーユニオン式配管接続のシーリングに費用対効果の高い選択肢です。
ハンマーユニオン式配管接続を信頼性と費用対効果の高い方法でシーリングしたい場合は、ハンマーユニオンシールが良い選択肢です。

上海Qinuo Industryが提供するもの:

ゴムOリング

• ゴムOリング - AS568シリーズゴムOリング/JB規格ゴムOリング。
• カプセル化ゴムOリング - シリコン/FKMゴムOリング
• PTFEコーティングゴムOリング - 各種カラーゴムOリング

ハンマーユニオンシール - 1" 1.5" 2'' 3" 4" 6" 7"

• ゴムハンマーユニオンシール - ブナ/FKM/HNBRゴムタイプ
• 真鍮/ステンレスバックアップ付きゴムハンマーユニオンシール



スワブカップ

• Vタイプ 4" 5.5" など。
• TAタイプ
• MVタイプ
• NUFタイプ
• TUFタイプ




ゴムシールキット - カスタム梱包またはラベルが利用可能です

• #10セッティングツール - バーストディスク付き
• #20セッティングツール - バーストディスク付き
• APコンパクトセッティングツールキット
• グリースチューブシールキット
• 3 1/2” ショーティキット
• 3 - 1/8" ウェイトバーキット
• #10ベイカーファイアリングヘッドキット
• #20ファイアリングヘッドキット
• #20 BP3.SECキット
• #10 BP3.SECキット
• T-BRTリドレスキット
• T-1セット
• GCストリッパーヘッドリドレスキット

ワイヤーラインコンポーネントパーツ:

1) 圧力リリーフディスク、ZDメッキ（用途：破裂（ブリーダー）ディスク）

2) ゴムプッシュピン - 黒

3) ナイロンプッシュピン - ナチュラル

4) リテーナーナット、スチール、ZDメッキ（フラット、面取り済みも利用可能）（用途：リテーナーナット）

5) ねじ込みスチールプラグ、ラテカット付き（用途：5"ポートプラグ）

6) ねじ込み真鍮プラグ（用途：セッティングツールプラグ）


ゴムパッカーエレメント:

ゴムオイルセーバー:

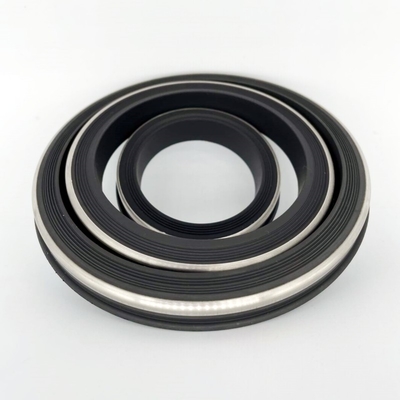

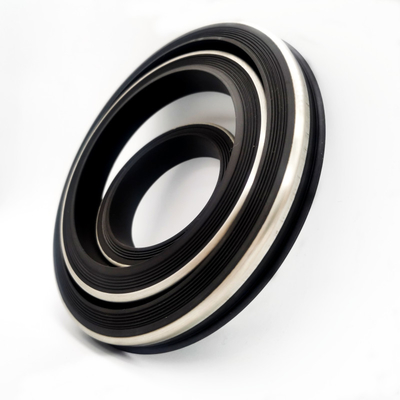

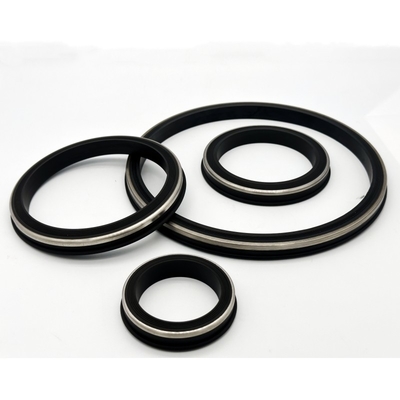

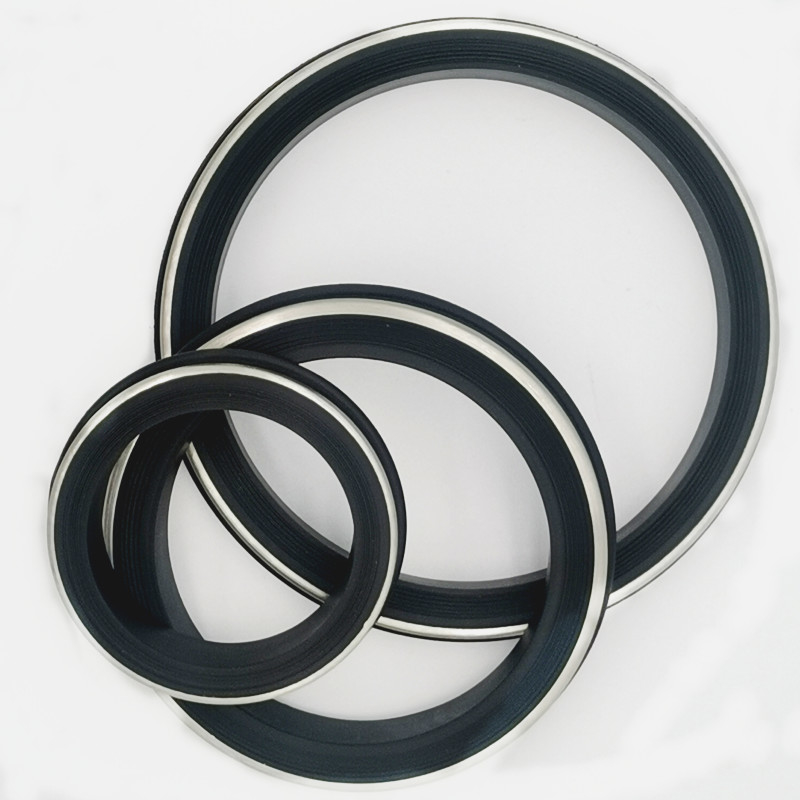

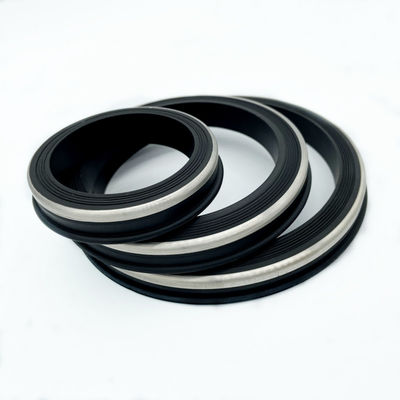

ステンレス製バックアップ付き黒色ハンマーユニオンシール：ゴムとリングを別々に指定

このお問い合わせは、ステンレス鋼サポートリング付きの黒色交換用ハンマーユニオンシールに焦点を当てています。ゴムコンパウンドと金属リングを、組み立て要件の別個の部品として指定してください。黒色はNBR、HNBR、またはFKMを識別するものではなく、ステンレスという言葉は特定の鋼種を識別するものではありません。

相手側ユニオンの図面、公称サイズ、および承認されたシール図面（ゴム部分とサポートリングの寸法を含む）を提供してください。ステンレス鋼のグレード、リングの形状、および組み立て構成を機器仕様に対して確認してください。サポートリングは、意図された設計におけるエクストルージョンを制御するのに役立ちますが、ユニオンハードウェアの圧力定格を単独で上げるものではありません。

オイル、熱、化学薬品への暴露を、正確なエラストマーコンパウンドと金属グレードに対してレビューしてください。流体の配合、温度、圧力サイクル、および腐食性成分を問い合わせに含めてください。PTFEには、個別の熱可塑性プロファイルとサポート設計レビューが必要です。受け取り後、指定された接続にシールを取り付ける前に、承認された部品の識別とリングの状態を確認してください。
