1" 2" 3" 4" 5"のNBR のニトリル ゴム ハンマー連合シール リング サイズ

NBR ニトリルハンマーユニオンシールリング 1、2、3、4、5インチ接続用お問い合わせ

用途:

NBRニトリルハンマーユニオンシールリングは、石油掘削装置で使用される互換性のあるホースおよびパイプユニオン接続用の交換用シーリングエレメントです。各リングが意図した溝に適合するように、公称接続サイズ、ユニオン図面、および元のシール図面を指定してください。

製品説明

ハンマーユニオン は、スレッドエンド、ナットエンド、ハンマーナットで構成されており、締め付け時に複合シールアセンブリを圧縮して漏れを防ぎます。シールアセンブリは、従来のハンマーユニオンのシール溝に挿入できるサイズの金属インサートと、インサート、スレッドエンド、ナットエンドの間で作用する小さなシールで構成されています。小さなシールは、Oリングまたはハンマーユニオンシール（リップシール）であり、シールアセンブリがハンマーユニオンのスレッドエンドに挿入されたときに圧縮されるサイズです。

ハンマーユニオンは完全な金属接続であり、シールリングはその交換可能なシーリングエレメントです。図面番号（602、1002、1502、2002、2202など）は、それぞれのメーカーの図面と溝の確認が必要です。シールリングは、図面間で互換性があると想定してはなりません。

利用可能なサイズ : 1インチ、2インチ、3インチ、4インチ、5インチ

材質:

NBR（ニトリル/ブナ-N）がこのリストの主な材質です。各サイズについて、正確なコンパウンドとショアA硬度を指定してください。HNBRおよびFKMは個別のエラストマーオプションです。PTFEは個別の熱可塑性オプションであり、独自の設計レビューが必要です。

上海Qinuo Industryはハンマーユニオンシールの全ラインを製造しています。

図面1502の交換に関するお問い合わせについては、シールプロファイルと真鍮またはステンレス鋼のサポートリングを元の接続図面に合わせてください。使用圧力と耐圧試験の要件は、完全なユニオンアセンブリに属します。メーカーの定格、サービス条件、および適用可能な試験記録を確認してください。シール材または公称サイズだけでは、圧力定格は確立されません。

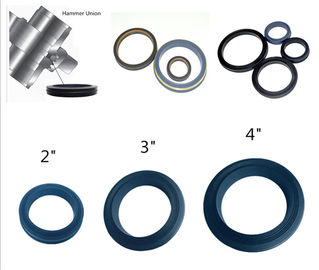

利用可能なすべてのハンマーユニオンシールリスト:

1'' 1502、ブナ/FKM/HSN

1-1/2'' 1502、ブナ/FKM/HSN

2'' 607、ガイバーソン型シールリング

2'' 602/1002/1502、ブナ/FKM/HSN（真鍮/ステンレスバックアップ）

3'' 602/1002/1502、ブナ/FKM/HSN（真鍮/ステンレスバックアップ）

4'' 602/1002/1502、ブナ/FKM/HSN（真鍮/ステンレスバックアップ）

2'' FIG 206、ブナ/FKM/HSN

3'' FIG 206、ブナ/FKM/HSN

4'' FIG 206、ブナ/FKM/HSN

その他の石油掘削用ゴム製品:

梱包と配送:

1：速達：S.F.、DHL、UPS、TNT、FedExなど、緊急および小口注文の場合。

2：航空輸送：空港から空港または空港からドアまで。

3：海上輸送：バルク貨物に適しています。航空輸送よりも時間がかかります。

当社

上海Qinuo Industry Co. Ltd

は2003年に設立された新興ハイテク企業であり、研究開発、生産、販売を統合しています。設立以来、「生存のための品質、開発のための競争力のあるイノベーション」という概念を遵守し、継続的な開発とイノベーションにより、国内外で高い評価を得ています。

当社は、自動車、家電、機械設備、石油産業などの分野で主に製品を使用する、専門的なプラスチック部品、ゴム部品、機械加工部品の設計および製造サービスを提供しています。「高品質、高専門性、高効率」を業務原則としています。

当社は2つの工場、30台以上の射出成形機、成形機、CNC旋盤を所有しています。当社は上海浦東新区に位置しています。エレガントな環境、便利な交通手段、当社から浦東空港までわずか30分です。

当社は包括的な品質管理システムを採用しており、材料コンプライアンス文書は指定された製品および注文要件に対してレビューされます。当社の製品は主に米国、カナダ、英国、ドイツ、フィンランド、ニュージーランド、オーストラリアなどの国および地域に輸出されています。

生産工程:

www.unionseal.com

詳細については、お気軽にお問い合わせください。

NBRユニオンシールサイズ注文：各接続とシール図面を個別にリストしてください

1、2、3、4、5インチの公称接続をカバーする混合注文の場合、ユニオン図面、サイズ、およびシール部品番号ごとに1行リストしてください。内径、外径、断面寸法、数量を含めてください。5インチの問い合わせについては、小さいシールの寸法をスケーリングするのではなく、図面を確認してください。

プレーンゴムリングを真鍮サポート付きおよびステンレス鋼サポート付きの構造から分離してください。図面でサポート材と形状を特定してください。リップシール、Oリング、複合シールアセンブリは異なる構造であり、元の溝に一致する必要があります。

NBRコンパウンドレビューのために、オイルまたは掘削液の配合、添加剤、運転温度、圧力サイクル、および保管要件を提供してください。黒色と硬度範囲だけでは、オイル適合性、サワーサービス適合性、または最終接続定格は確立されません。見積もり時に寸法および材料の受け入れ基準を要求してください。
