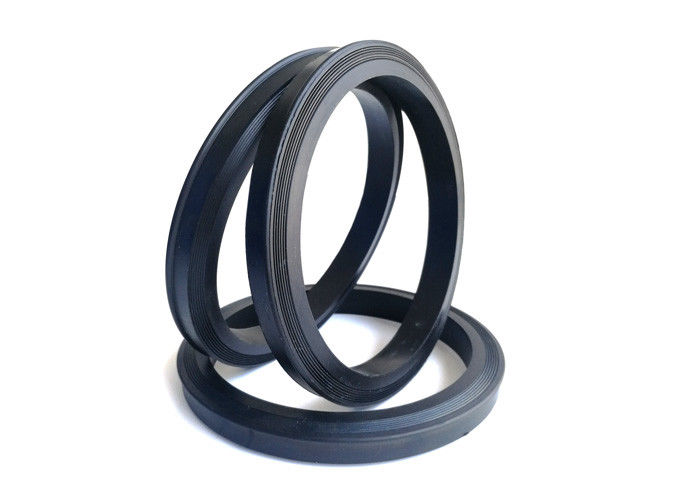

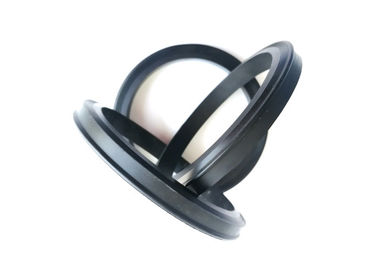

NBR Fig1502 ハンマーユニオンシール ニトリル ブナ-N 高圧油耐性シールリング

製品   説明

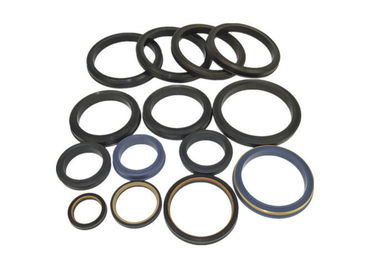

ロイヤルウェイ^® 石油・ガス田の流体接続用のハンマーユニオンシールを供給します。ユニオン図面と運転条件に合わせて、プロファイル、コンパウンド、バッキング構成を選択してください。

カタログには、図面番号1502、602、1002、2002、および2202のユニオン参照が含まれています。注文前に、メーカー、サイズ、およびシールシートを確認してください。使用圧力および試験圧力の制限には、完全なユニオンアセンブリの正確な証拠が必要です。標準サービス用のニトリル（NBR）、指定されたコンパウンド要件用のHNBR/FKM（サワーサービスへの適合性には、正確な配合とアセンブリの資格が必要です）、特殊環境用のPTFEが利用可能です。バッキングオプションには、承認されたシール構成で必要な場合に真鍮またはステンレス鋼が含まれます。カスタム構成（非標準サイズやハイブリッド材料ビルド（エラストマー+金属/PTFE）を含む）は、独自の運用ニーズを満たすように調整されています。

耐久性があり、用途に合わせたシーリングソリューションについてはロイヤルウェイ^® にお任せください。お見積もりやプロジェクトの技術仕様についてご相談ください。

   製品   ショー

NBR 図面1502 ハンマーユニオンシール：アセンブリ定格とバックアップ選択

このリストはNBR図面1502シールを参照しています。ゴムプロファイルを確認するために、ユニオンメーカー、公称サイズ、および元のシール番号を提供してください。図面1502は接続構成を示しており、単独ではルーズシールに作業圧力または試験圧力を割り当てるには不十分です。

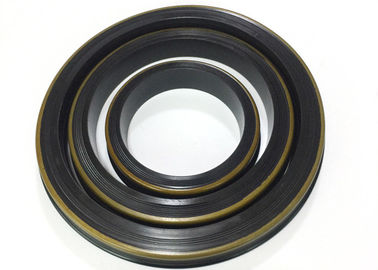

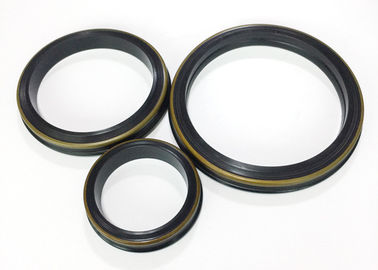

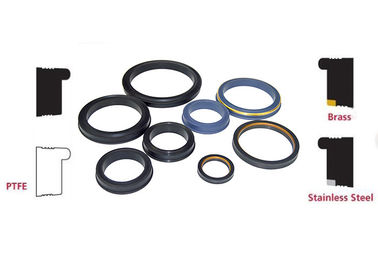

外径、内径、高さ、リップ形状をシールシートに合わせます。承認された部品がオールゴムか、真鍮またはステンレス鋼のバックアップが含まれているかを確認してください。バッキングの変更は、図面とアセンブリ要件に対して確認する必要があります。

NBRコンパウンドをリクエストする際は、流体、温度、および特別なサービス条件を含めてください。代替のHNBR、FKM、またはPTFE構成では、寸法とデューティの別途確認が必要です。フィッティング前にユニオンシートと交換用シールを点検し、機器のメンテナンス手順に従ってください。

1" 1502、ブナ / FKM/ HSN

1-1/2" 1502、ブナ / FKM/ HSN

1-1/2" 1502、ブナ / FKM/ HSN

3" 602/1502、ブナ / FKM/ HSN(真鍮/ステンレス鋼 アンチエクスト)

4" 602/1002/1502、ブナ / FKM/ HSN(真鍮/ステンレス鋼 アンチエクスト)

2" FIG 206、ブナ / FKM/ HSN

3" FIG 206、ブナ / FKM/ HSN

4" FIG 206、ブナ / FKM/ HSN
