油田AS568 NBR FKMのゴム製 シールのキット#10の設定ツール

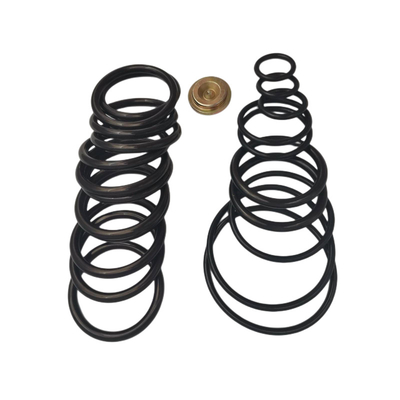

#10 設定ツール シールキット - NBR および FKM ゴム部品

#10 ツールの再調整と O リングの識別

上海奇诺は、#10 設定ツールのメンテナンス用のゴム製シールキットを提供しています。特定のツールメーカーと改訂版に対して注文し、各シールの位置と数量を特定する部品リストを使用します。NBR、HNBR、FKM オプションは、実際のサービス条件に合わせて選択する必要があります。

記載されている硬度オプションは 80 ショア A です。各コンポーネントの硬度をツールの仕様に対して確認してください。その他の硬度オプションは別途リクエストする必要があります。

カスタムキットのお問い合わせには、非標準のゴムコンパウンド、バックアップリング、指定された非ゴム部品を含めることができます。メンテナンスパックがサービス対象のツールと一致するように、各コンポーネントとその数量を特定してください。

顧客ラベルには、交換部品を特定するのに役立つ #10 ツール参照、コンパウンド、硬度、および O リングのダッシュ番号を表示できます。

#10 キットでの AS568 サイズの使用方法ダッシュ番号は、個々の O リングのサイズを特定するものであり、設定ツールキット全体を特定するものではありません。ツールの部品表に記載されている各ダッシュ番号の内部直径、断面、数量、および材質を確認してください。

NBR を FKM に置き換える:コンパウンドを置き換える前に、特定の流体、最小および最大温度、およびシール設計を確認してください。コンポーネントのサイズと硬度はツールの仕様に合わせてください。ポリマーの変更だけでは、新しい圧力定格は確立されません。

#10 メンテナンスパックの内容:ゴム製シール、バックアップリング、およびバーストディスクを個別の品目として特定してください。要求された場合は、バーストディスクの部品番号とメーカーの仕様を提供してください。#10 および #20 ツールキットは、それぞれ個別に機器に合わせる必要があります。

関連する設定ツールおよび再調整キット:

• #10 設定ツール - バーストディスクの仕様と同梱品を確認

• #20 設定ツール - バーストディスク付き

• AP コンパクト設定ツールキット

• 3 1/2インチ ショートキット

• #20 ファイアリングヘッドキット

• #20 BP3.SEC キット

• #10 BP3.SEC キット

• T-BRT 再調整キット

• T-1 セット

• GC ストリッパーヘッド再調整キット

その他の関連製品

油田プラグバルブシール製品データシート

ハンマーユニオンシール:

ハンマーユニオンシールは、ハンマーユニオン式配管接続で使用され、流路を確立し、漏れを防ぎます。

利用可能なサイズ : 1インチ、2インチ、3インチ、4インチ、5インチ

ハンマーユニオンシールのコンパウンドと補強材は、接続形状、シール形状、流体、および温度に合わせて選択されます。NBR、HNBR、FKM、および PTFE デザインは個別のオプションです。サワーガスへの適合性には、正確なコンパウンドと用途の資格が必要です。必要に応じて、真鍮およびステンレス鋼の補強材を指定する必要があります。

スワブカップ:

これらは、当社が製造した金型から作られたスワブカップです。石油・ガス産業で見られる多くの坑井条件に対応するため、さまざまなデザインで提供されています。スワブカップは、スワブとチュービング/ケーシングの壁との間にシールを形成する特殊なロッド上のゴム部品です。これらのスワブカップは、軽量および重量負荷、浅井戸および深井戸を含むさまざまなスワビング用途で使用されます。

MV スタイル、TA スタイル、TUF スタイル、NUF スタイル、V スタイル。

ゴム製 O リングまたはキット

AS568 O リングは、ダッシュ番号、内径、および断面で引用できます。標準サイズが適用されるかどうかを確認するには、#10 ツールの部品リストを使用してください。カスタムプロファイルとバックアップリングには、独自の図面または部品参照が必要です。

色、硬度、および梱包は、個々のコンポーネントに対して指定できます。色だけでは、NBR または FKM コンパウンドを特定することはできません。

その他の油田ゴム・プラスチック継手:

ゴム製パッカー

ねじ保護具

フローチューブ

図面またはサンプルによるその他のコンポーネント。

上海奇诺工業株式会社

装置のメンテナンスおよびカスタムアプリケーション向けの工業用ゴム、プラスチック、および機械加工部品を供給しています。
#10 設定ツールキットの場合、お問い合わせには、シール部品番号、寸法図、および各位置に必要なコンパウンドを含めることができます。完全キットの数量および別途注文されたスペアを明確に特定してください。
図面およびサンプルのお問い合わせでは、溝の寸法、嵌合部品、およびコンポーネントの梱包要件を指定できます。
当社の品質管理システムは ISO 9001 認証を取得しています。注文時に、コンポーネント検査記録および必要な材質宣言を要求してください。
