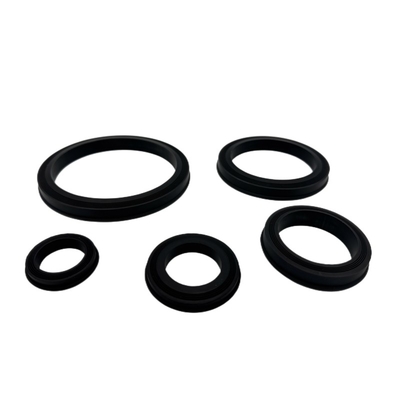

図 1502 交換ユニオンシール NBR,FKM,HNBR 金属バックアップオプション

ハードウェア製造者,図1502の指定,名目接続サイズ,シール図を用いて交換組合のシールを指定する.設備がハンマーユニオンを使用するかハンマーレス接続を使用するか確認接続メカニズムとシール配置が実際のハードウェアと一致しなければならない.

NBR (Buna-N),FKM,HNBRは別々の複合材料の選択肢である.グレードとプロファイルを含む,必要な銅またはステンレス鋼のバックアップを別々に指定する.エラストーマーシールとメタルバックシールは異なる構造であり,組合設計の見直しなしに置き換えられない.

密封性能は,マッチしたハードウェア,密封プロファイル,化合物および設置に依存します.圧力サイクルと,交換の問い合わせとともに必要な組み立て試験条件.

ユニオン・フィギュアとサイズには,異なるリップ・プロフィールやO・リングの配置が必要かもしれません.異なるフィギュア・ナンバーのシールが互換性があると仮定するのではなく,正確な図の確認をしてください.
入手可能な材料は,NBR,FKMおよびHNBRを含むが,特定の銅またはステンレス鋼のバックアップオプションがあります.酸ガスアプリケーションには,化合物特有の資格とサービスデータが必要です.物質家族だけでは承認が成立しない.

代替品の選択の考慮事項:

ハードウェアの識別: 製造者 ユニオン,図と接続メカニズムを提示します. 密封座席の寸法と正確な組立の設置説明書を確認します.
組立の検証: 組み合わさったユニットに対して要求される漏れと圧力試験を確認します. 緩い密封は,圧力評価を確立したり,漏れのない使用を保証したりしません.
複合のレビュー:選択された化合物データと液体露出,動作温度および圧力のサイクルを比較する.適用される場合には酸性ガスおよび減圧要件を含める.
バックリングの仕様:銅または不?? 鋼,金属グレード,寸法および必要な構造を指定します.交換中に配合座席とバックアップの配置を検査します.
切符図,ハードウェア参照,および サービス条件を交換品の選択のために送信します.色や類似した寸法だけでは互換性を確立しません.

上海・キノウ・インダストリーが提供するもの

ゴムOリング

• ゴムOリング -As568シリーズゴムOリング/JB標準ゴムOリング
• カプセル化されたゴムリング- シリコン/FKMゴムリング
• PTFEコーティングゴム リング 色のゴム リング

ハンマー・ユニオンシール- 1" 1.5" 2 3" 4" 6" 7"

• ゴムハンマーユニオンシール-Buna/FKM/HNBR ゴムタイプ
• ゴム/銅または不?? 鋼のバックアップタイプ

スワップカップ

• V型 4インチ 5.5インチ
• TA型
• MV型
• NUFタイプ
• TUF型

ゴムシールキット - オーダーメイドのパッケージまたはラベルが利用可能

• #10 設定ツール - 破裂ディスク
• #20 設定ツール - 破裂ディスク
• AP コンパクトセットツールキット
• 油管シールキット
• 3 1/2 ショートキット
• 3 - 1/8 インチ 体重バーキット
• #10 ベイカー 発射ヘッドキット
• #20 発射ヘッドキット
• #20 BP3.SECキット
• #10 BP3.SECキット
• T-BRT 補償キット
• T-1セット
• GC ストリッパー ヘッド 矯正 キット

配線部品:

1) 圧力解消ディスク,ZD プラテッド (アプリケーション:破裂(出血) ディスク)

2) ゴムピン - 黒

3) ナイルン プッシュピン - 自然

4) 保持ナッツ,鋼,ZD プラテッド (フラット,ベーベルも提供されています) (アプリケーション:保持ナッツ)

5) スチールプラグ,w/ラートンカット (アプリケーション:5"ポートプラグ)

6) スレッドブラスプラグ (適用: ツールプラグを設定)

ゴムパッカー要素:

ゴム油貯蔵器:
