図1502ウィングユニオン交換用シール：FKMおよびHNBRコンパウンドオプション

ハンマーユニオンシール：

ハンマーユニオンシールは、石油掘削業界で使用されるフレキシブルホースまたはパイプの接続に使用されます。このシールは、ユニオンハードウェア内で重要な流密接続を提供します。
Hammer unions consist of a thread end, a nut end, and a hammer nut that when tightened seal the assembly with the assistance of an elastomeric seal. The seal is lipped to prevent it from falling out when inverted.
Fig 2202, Fig 1004, Fig 1502, Fig 2002, Fig 602, Fig 1002などの一部のプロファイルには、ハンマーユニオンリップシールまたはハンマーユニオンのサイズに応じて「O」リングが必要です。

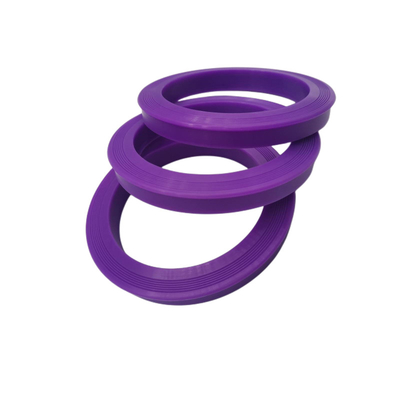

NBR、FKM、またはHNBRコンパウンドで、指定された流体およびサービス要件に合わせて選択された1インチ、1.5インチ、2インチ、3インチ、4インチ、6インチ、7インチのハンマーユニオンシールを製造しています。標準の成形ゴムシールに加えて、真鍮またはステンレス鋼のアンチエクストルージョンリング付きも提供しています。

指定されたガスサービス条件の図1502コンパウンドレビュー

図1502交換のお問い合わせについては、ユニオンメーカー、公称サイズ、および正確なシール図面を特定してください。承認されたコンパウンド指定と硬度でFKMまたはHNBRを指定してください。ガス暴露が関わる場合は、流体組成、温度、圧力、および脱気条件を含めて、そのコンパウンドの適合性をレビューできるようにしてください。材料ファミリー名だけでは、サワーガス認定は確立されません。アセンブリ図面に対して真鍮またはステンレス鋼のバッキングを確認し、注文時に必要なテストまたは検査仕様を提供してください。

上海Qinuo Industryが提供するもの：

ゴム製Oリング

• ゴム製Oリング - AS568シリーズゴム製Oリング/JB標準ゴム製Oリング。
• カプセル化ゴム製Oリング - シリコン/FKMゴム製Oリング
• PTFEコーティングゴム製Oリング - 各種カラーゴム製Oリング

ハンマーユニオンシール - 1" 1.5" 2 3" 4" 6" 7"

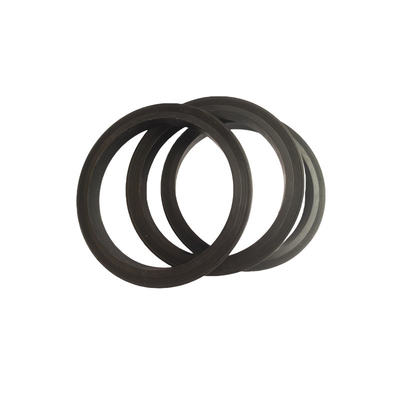

• ゴム製ハンマーユニオンシール - Buna/FKM/HNBRゴム製タイプ

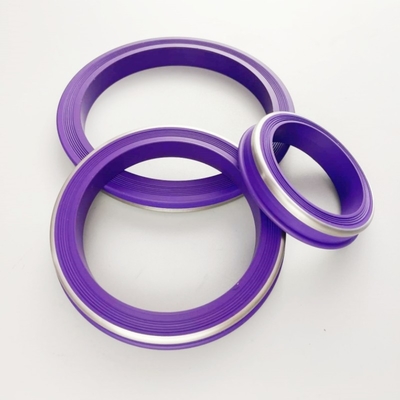

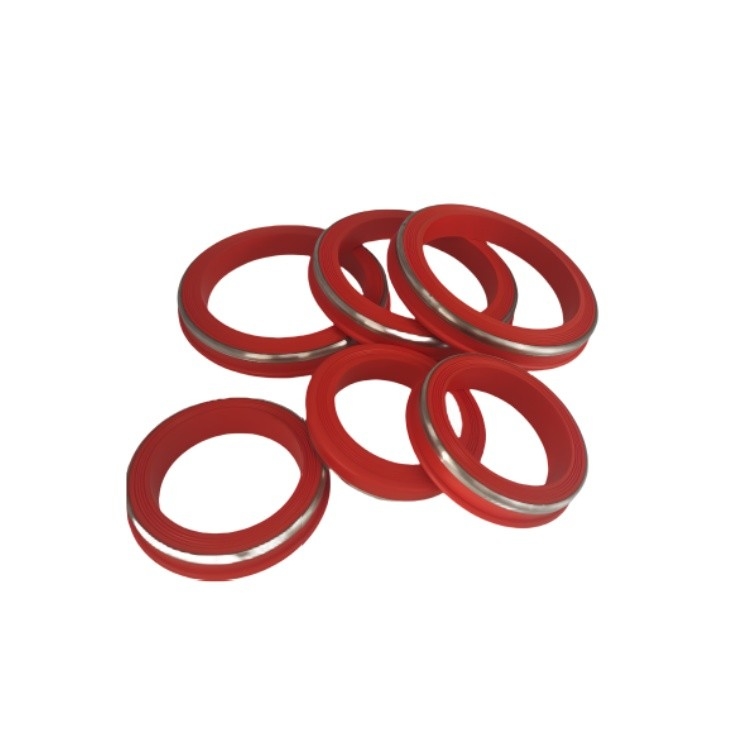

• ゴム製（真鍮またはステンレス鋼バックアップ付き）タイプ

スワブカップ

• Vタイプ 4" 5.5" など。
• TAタイプ
• MVタイプ
• NUFタイプ
• TUFタイプ

​

ゴム製シールキット - カスタムパッキングまたはラベルが利用可能です

• #10セッティングツール - バーストディスク付き
• #20セッティングツール - バーストディスク付き
• APコンパクトセッティングツールキット
• グリースチューブシールキット
• 3 1/2” ショーティキット
• 3 - 1/8" ウェイトバーキット
• #10ベイカーファイアリングヘッドキット
• #20ファイアリングヘッドキット
• #20 BP3.SECキット
• #10 BP3.SECキット
• T-BRTリドレッシングキット
• T-1セット
• GCストリッパーヘッドリドレッシングキット

ワイヤーラインコンポーネントパーツ：

1) 圧力リリーフディスク、ZDメッキ（用途：破裂（ブリーダー）ディスク）

2) ゴム製プッシュピン - 黒

3) ナイロン製プッシュピン - ナチュラル

4) リテーナーナット、スチール、ZDメッキ（フラット、ベベル加工も可能）（用途：リテーナーナット）

5) ねじ込みスチールプラグ、旋盤カット付き（用途：5"ポートプラグ）

6) ねじ込み真鍮プラグ（用途：セッティングツールプラグ）

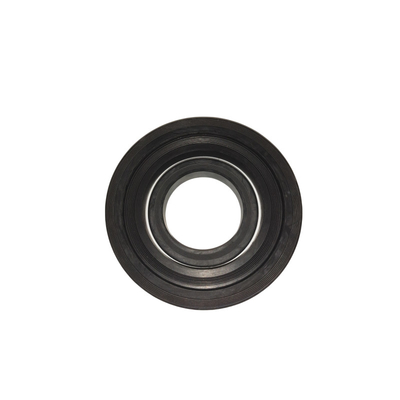

製品のその他の写真（参考）：

工場のコーナービュー：

当社のサービス能力：

よくある質問：
