Fig 2" 607 ギバーソン様式 ハンマー ユニオンシール ゴム シール ガスケット カスタム受付

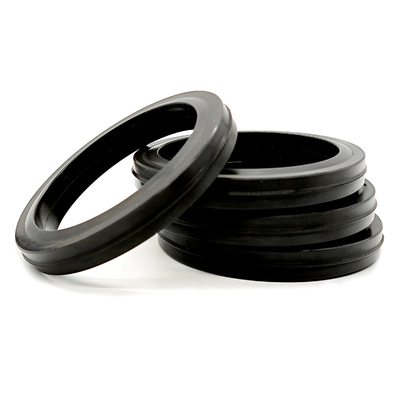

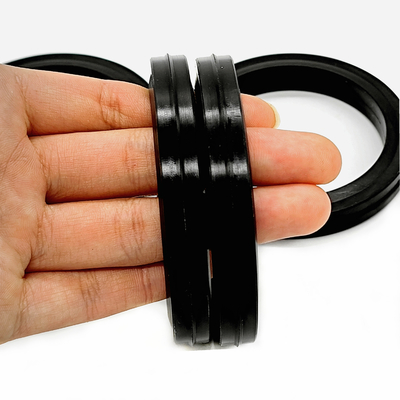

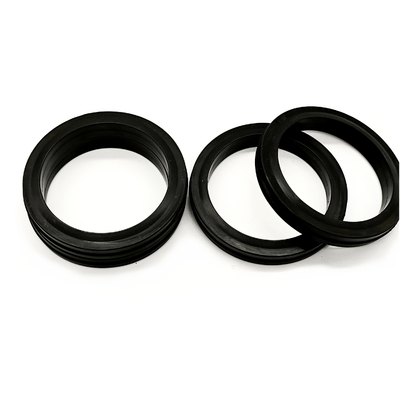

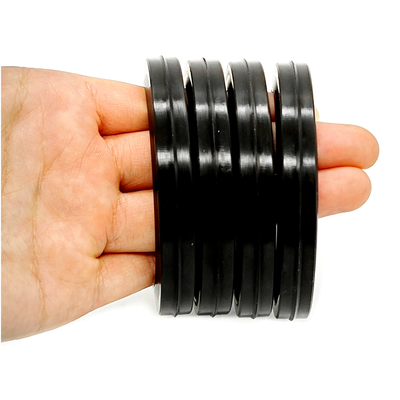

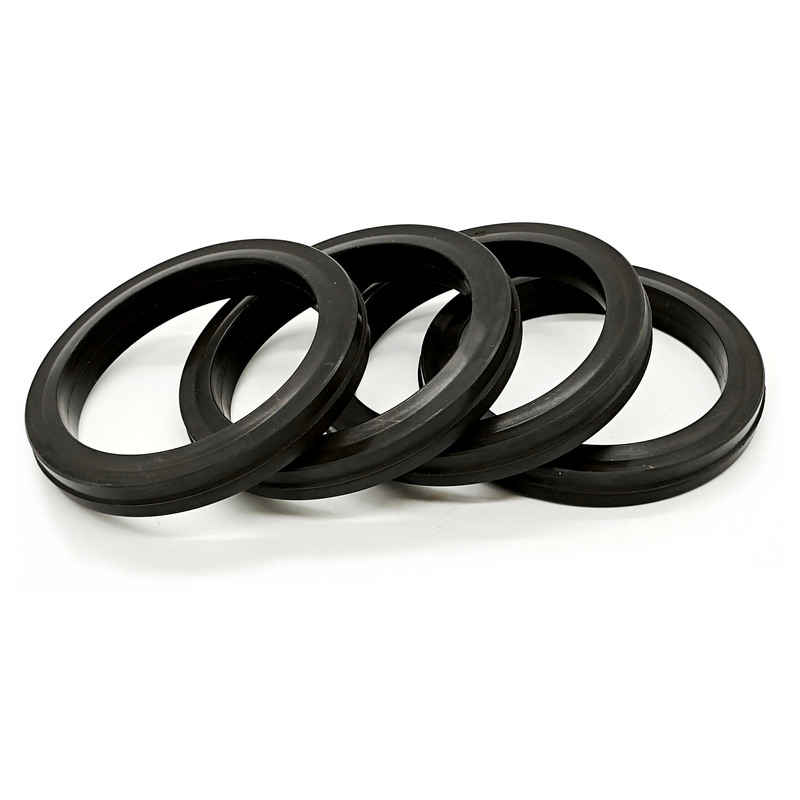

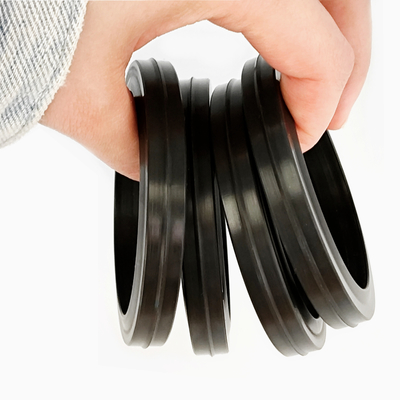

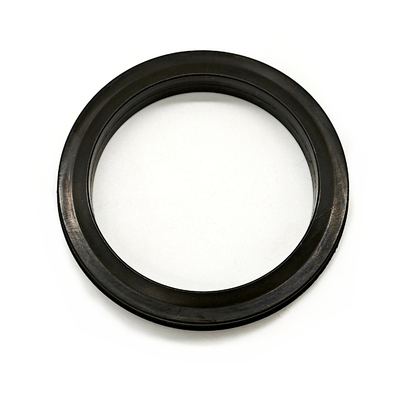

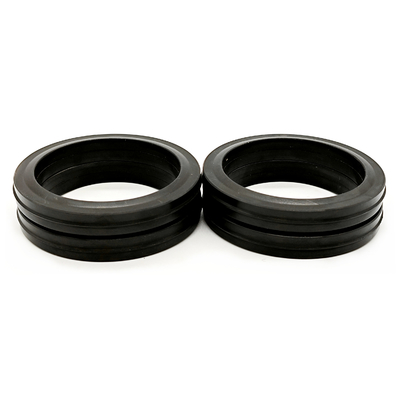

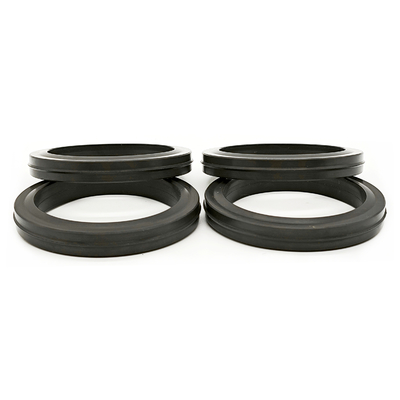

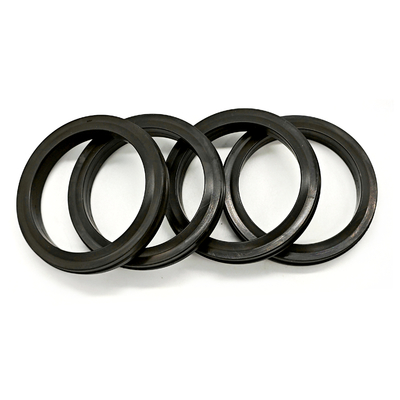

2インチ Fig 607 グイバーソン式ハンマーユニオンシール

ハンマーユニオンシールは、ハンマーユニオン式配管接続に使用されるシールの種類です。ハンマーユニオンは、2つの配管を接続するために使用されるクイックコネクトカップリングの一種です。石油・ガス産業や、配管を迅速に接続・切断する必要があるその他の産業でよく使用されます。

ハンマーユニオンシールは、エラストマー、金属、複合材料など、さまざまな素材で作られています。プロファイル、コンパウンド、組み立て条件が正しい場合に、接合ユニオン接続をシールするように設計されています。ハンマーユニオンシールは、さまざまな配管サイズや用途に対応するために、さまざまなサイズとスタイルで提供されています。

ハンマーユニオンシールは、ハンマーユニオン式配管接続の重要なコンポーネントです。適切なシールの選択、接合面の状態、組み立ては、信頼性の高い接続シーリングに不可欠です。

Fig 2202、Fig 1004、Fig 1502、Fig 2002、Fig 602などの一部のプロファイル,Fig 607, Fig 1002などは、ハンマーユニオンのサイズに応じて、ハンマーユニオンリップシールまたは「O」リングが必要です。
当社では、標準的な流体用途に適したニトリル製の1インチ、1.5インチ、2インチ、3インチ、4インチ、6インチ、7インチのハンマーユニオンシールを製造しており、コンパウンドとサービス条件によって選択されるFKMまたはHNBRの代替品も用意しています。サワーガス用途には、コンパウンド固有の資格が必要です。標準的な成形ゴムシールに加えて、真鍮またはステンレス鋼のアンチエクストルージョンリング付きも提供しています。

ハンマーユニオンシールを使用する利点をいくつかご紹介します:

迅速かつ簡単な取り付け: ハンマーユニオンシールは、取り付けと取り外しが簡単です。これにより、配管を迅速に接続・切断する必要がある用途で便利な選択肢となります。
漏れのないシール: ハンマーユニオンシールは、適切に選択および組み立てられた接合接続内で流体を封じ込めるのに役立ちます。これは、これらの接続の安全で信頼性の高い操作に不可欠です。
耐久性: ハンマーユニオンシールは、石油・ガス産業の過酷な条件に耐えることができる耐久性のある素材で作られています。
費用対効果: ハンマーユニオンシールは、ハンマーユニオン式配管接続のシーリングに費用対効果の高い選択肢です。
ハンマーユニオン式配管接続をシールするための信頼性が高く費用対効果の高い方法を探しているなら、ハンマーユニオンシールは良い選択肢です。

上海Qinuo Industryが提供するもの:

ゴム製Oリング

• ゴム製Oリング - AS568シリーズゴム製Oリング/JB規格ゴム製Oリング。
• カプセル化ゴム製Oリング - シリコン/FKMゴム製Oリング
• PTFEコーティングゴム製Oリング - 各種カラーゴム製Oリング

ハンマーユニオンシール - 1" 1.5" 2'' 3" 4" 6" 7"

• ゴム製ハンマーユニオンシール - ブナ/FKM/HNBRゴムタイプ
• 真鍮/ステンレス製バックアップ付きゴム製ハンマーユニオンシール

スワブカップ

• Vタイプ 4" 5.5" など。
• TAタイプ
• MVタイプ
• NUFタイプ
• TUFタイプ

ゴム製シールキット - カスタム梱包またはラベルが利用可能です

• #10 セッティングツール - バーストディスク付き
• #20 セッティングツール - バーストディスク付き
• APコンパクトセッティングツールキット
• グリースチューブシールキット
• 3 1/2” ショーティキット
• 3 - 1/8" ウェイトバーキット
• #10 ベイカーファイアリングヘッドキット
• #20 ファイアリングヘッドキット
• #20 BP3.SECキット
• #10 BP3.SECキット
• T-BRTドレスキット
• T-1セット
• GCストリッパーヘッドドレスキット

ワイヤーラインコンポーネントパーツ:

1) 圧力リリーフディスク、ZDメッキ（用途：破裂（ブリーダー）ディスク）

2) ゴム製プッシュピン - 黒

3) ナイロン製プッシュピン - ナチュラル

4) リテーナーナット、スチール、ZDメッキ（フラット、面取り済みも利用可能）（用途：リテーナーナット）

5) ねじ込み式スチールプラグ、旋盤加工済み（用途：5"ポートプラグ）

6) ねじ込み式真鍮プラグ（用途：セッティングツールプラグ）

ゴム製パッカーエレメント:

ゴム製オイルセーバー:

カスタム2インチFig 607ゴムガスケット：プロファイルとサンプル承認

この公称2インチのグイバーソン式Fig 607ゴムシールは、接合ユニオン図面を使用して、交換用またはカスタムガスケットの問い合わせに指定できます。シールの断面、溝の寸法、および必要な公差を含めてください。摩耗したガスケットはプロファイルの特定に役立ちますが、その歪んだ寸法は元の組み立て設計と比較して確認する必要があります。

実際の流体、温度、サービスサイクルに応じてNBR、HNBR、またはFKMを選択してください。記載されている80-95ショアAの範囲はゴム硬さの問い合わせ範囲です。必要なスクイーズとサポート配置のために、特定のコンパウンドと硬さのターゲットを承認してください。PTFEは別途設計された熱可塑性代替品であり、このゴムショアA範囲は割り当てられていません。

カスタムバッチの前に、図面改訂、サンプル寸法、コンパウンド識別、および受け入れ要件に合意してください。サポートリングが必要かどうか、およびその材質を確認してください。圧力と温度の制限は、承認されたシール設計と完全なユニオンアセンブリに従います。ガスまたはサワーサービスには、該当するコンパウンドの資格が必要です。
