高温 圧力 FKM ウェコ ユニオン シール リング 酸っぱい サービス

FKM ハンマー ユニオン シール リング: 複合物とバック 選択

ハンマーユニオンシール は,石油掘削産業における柔軟なホースやパイプの接続に使用される不可欠な部品です.ユニオンハードウェア内の液体密度の接続を保証しますシステム完整性を維持し漏れを防止するために重要です.

ハンマー・ユニオン は 3 つの 主要 な 部分 から 成る.スレッド の 端,ナッツ の 端,ナッツ の 端.ハンマー・ナッツ が 引き締め られ た 時,それは 組み合体 を 圧縮 する.エラストメリックシールで安全なシールを作る密封器は,リップで設計されています. 組合が逆転したとき,離れるのを防ぐためです.

ハンマーユニオンの一般的な種類は以下の通りである.

針状のハンマーユニオン: 図表には 40, 50, 602, 1502 の番号が含まれています.これらの番号は名目型穴サイズではありません.メーカーと接続図を確認してください.

バット・ウェルド・ハンマー・ユニオン:602,1502 と 2202 の 図 の 参照 を 確認 し て ください.

螺紋型・バック・ウェルド・ハンマー・ユニオン:図の参照は100から400まで.名前の穴の大きさを別々に確認し,接続がスロープ式かボット溶接式か確認する.

組合のシールがFIG1502,FIG1002,FIG602,FIG206,およびFIG607さらに,提供されたサンプルや詳細な工学図に基づいて,他のタイプのためのシールをカスタマイズする能力があります.

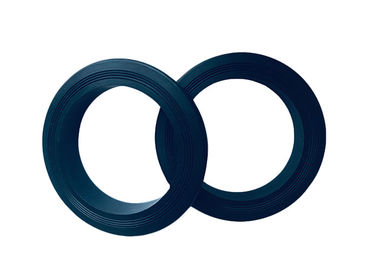

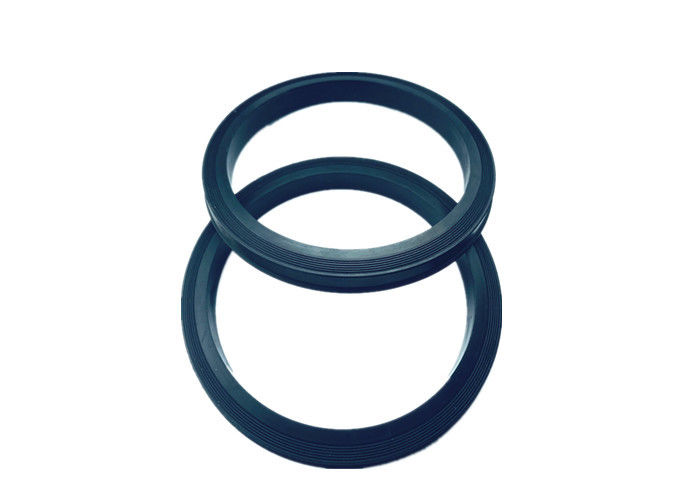

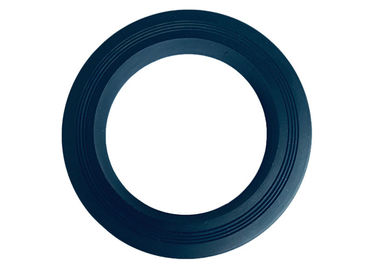

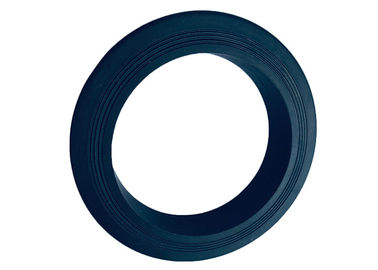

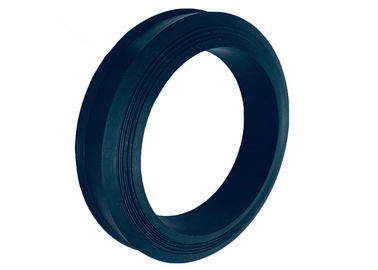

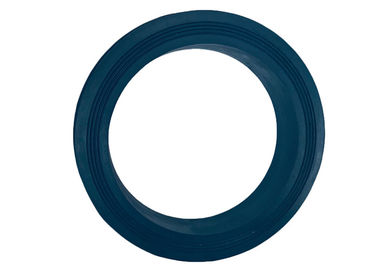

詳細な写真

ユニオンシールについて 我々は提供することができます:

銅の環付きの連合印:リングの寸法と銅質を元の部品と確認する 酸との互換性アルカリや塩水液は,実際の合金と使用条件の見直しが必要です..

ステンレス鋼の環付きの連合封印:ステンレス鋼の裏付けオプションには,指定された合金,リング寸法および結合構成が必要です.腐食耐性は合金グレード,流体組成および温度に依存します.クロリドを特定する選択前に酸や清潔液に曝される.

ゴム組合のシール:裏付けのないゴムシールが使用されるのは,オリジナルの組合せデザインで指定されている場合のみです. 複合体,唇のプロファイル,インストールされた圧縮を確認します.温度能力と挤出抵抗は,選択された化合物と完全な組成に依存します裏付けと裏付けのないシールを名目孔寸法のみで置き換えないでください.

FKM 流体と温度用シールの選択

これらのFKMユニオンシールリングは,FIG 602,1002および1502接続参照をカバーし,2インチ,3インチおよび4インチ名義サイズまたは図面ベースのカスタマイズメントです.ユニオンメーカー,図,定数穴番号や名目サイズだけでは互換性が確立されない.

代替部品については,原始部品の参照と,密封唇と支柱リングを示す図面または未使用のサンプルを提示します.FKM化合物,硬さ,プロセスおよび清掃液を指定します.連続温度とピーク温度H2Sまたはガス解圧曝露については,正確な化合物および任務に適用される資格を要求します.一般的なFKM記述は不十分です.

次の材料表は,既存の製品情報から選択基準として保持されています.その温度範囲は,このシールのための認証された動作制限ではありません.提供された化合物データと完全なユニオンアセンブリ等級を使用前に確認する.蒸気,冷却剤,酸性サービスに適性については別々の審査が必要です.

材料 紹介
