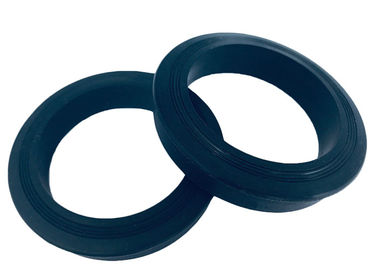

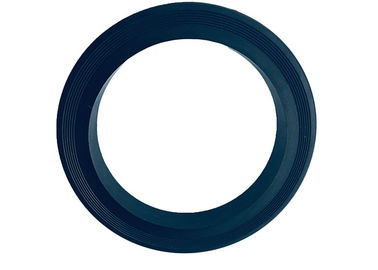

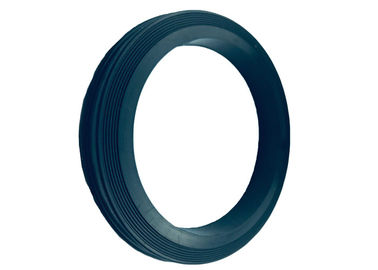

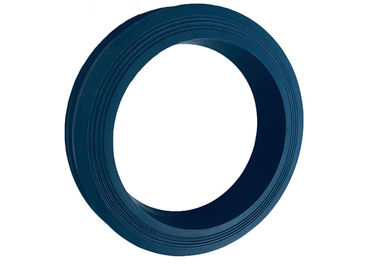

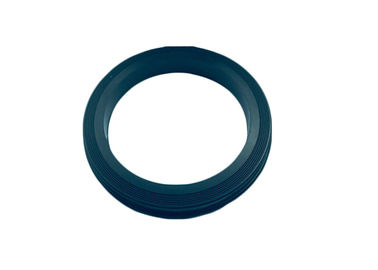

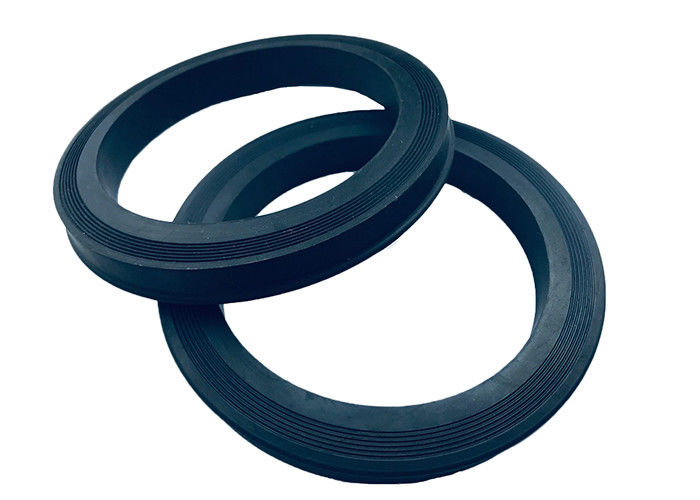

ニトリル ブナ N NBR オイル ウェコ フィギュア 1502 ブラック シール パイプ用リング

パイプ用ニトリルブナN NBRオイルウェコフィグ1502ブラックシールリング

ハンマーユニオンシールは、石油掘削分野でフレキシブルホースやパイプを接続するために使用される重要なコンポーネントです。これらは、一致するユニオンハードウェアのシーリングインターフェースを形成します。性能は、適切なシールの選択、取り付け、および完全なアセンブリの状態に依存します。

当社の現在の製品ラインナップには、主に互換性のあるユニオンシールが含まれていますFIG1502、FIG1002、FIG602、FIG206、およびFIG607スタイル。さらに、提供されたサンプルまたは詳細なエンジニアリング図面に基づいて、他のタイプ用のシールをカスタマイズする能力があります。

ユニオンシールについて、提供できます：

真鍮リング付きユニオンシール：真鍮のバッキングリングは、一致するユニオン設計のエラストマーをサポートします。リングの寸法と真鍮のグレードを元の部品と比較して確認してください。酸、アルカリ、および塩水に対する適合性については、実際の合金とサービス条件を確認する必要があります。

ステンレス鋼リング付きユニオンシール：ステンレス鋼のバッキングオプションには、指定された合金、リングの寸法、およびボンディング構成が必要です。耐食性は、合金グレード、流体組成、および温度に依存します。選択する前に、塩化物、酸、および洗浄液への暴露を特定してください。

ゴム製ユニオンシール：裏打ちのないゴム製シールは、元のユニオン設計で指定されている場合にのみ使用されます。コンパウンド、リッププロファイル、および取り付け時の圧縮を確認してください。温度能力と耐押出性は、選択されたコンパウンドと完全なアセンブリに依存します。公称ボアサイズだけで、裏打ちされたシールと裏打ちされていないシールを交換しないでください。

油性流体選択用のNBR / Buna-N FIG 1502ユニオンシール

ニトリル、NBR、およびBuna-Nは、このリストでは同じエラストマーファミリーを表します。黒いシールリングは、FIG 1502接続参照用にリストされており、2インチ、3インチ、および4インチの公称ボアオプションまたは図面ベースのカスタマイズがあります。元のユニオンメーカー、シール部品番号、および溝の図面を確認してください。公称ボアとフィギュアだけでは、相互交換性を証明できません。

油性流体サービスの場合、基油、添加剤、水分量、および洗浄化学物質を特定してください。これらの流体と実際の温度サイクルに合わせてNBRの配合と硬度を選択してください。黒色は購入の参照であり、コンパウンドの識別またはサワーサービス資格の証明ではありません。

シールの内径と外径、高さ、リッププロファイル、および必要な真鍮、ステンレス鋼、または裏打ちのない配置を提供してください。各構成は承認された部品参照で注文し、交換在庫の混同を避けるために、コンパウンドとサイズの識別をパッケージと一緒に保管してください。

FIG 1502参照は、ゴムリングに独立した圧力定格を割り当てません。完全なユニオンアセンブリの運転圧力、ピーク、および機器の検査要件を確認してください。H2S暴露とガス減圧には、コンパウンド固有の資格が必要です。既存の材料表は一般的な選択ガイダンスです。その範囲は、このNBRシールの認定された運転限界ではありません。
