| Place of Origin: | Shanghai,China |
| ブランド名: | Royal Way |
| 証明: | ISO 9001 |
| モデル番号: | 図 1502 1002 602 206 607 |
| ドキュメント: | Hammer Union Seal TDS.pdf |
| 最小注文数量: | 200個 |
|---|---|
| 価格: | USD$0.1-0.5/PC |
| Packaging Details: | Carton |
| 受渡し時間: | 注文量に応じて7-15日 |
| Payment Terms: | L/C, D/A, D/P, T/T, Western Union, Paypal |
| Supply Ability: | 50000pcs Per Month |
| 材料: | 選択された NBR、HNBR または FKM グレード。 PTFE は別途レビュー | 色: | 黒/赤/紫/緑 オーダーメイド |
|---|---|---|---|
| サイズ: | ユニオンの呼び寸法とシールの実寸法は精密図面による | 硬度: | 古い 80-90D リファレンスを確認し、選択したグレードのスケールをテストします |
| 特徴: | 選択したコンパウンドによるカスタム寸法フィットと流体適合性 | 応用: | ハンマー・ユニオン |
| 使用法: | 特定されたハンマーユニオンの交換用シーリングコンポーネント | プレッシャー: | 完全ユニオン仕様により、シールだけでは普遍的な評価はありません |
| タイプ: | カスタムシールプロファイルと承認された図面に合わせた構造をサポート | サービス: | OEM/ODM は承認された部品図面、化合物、サンプル要件に準拠します |
| MOQ: | 200個 | 在庫あり: | はい |
| サンプル: | 利用可能 | 納期: | 5～15日 |
| キーワード: | ハンマー・ユニオン・シール ハンマー・ユニオン・リップ・シール・リング | ||
| ハイライト: | ODM ハンマー・ユニオンシール,オイルフィールド・ハンマー・ユニオン・シール,オーダーメイド ハンマー ユニオン シール |
||
カスタムハンマーユニオンシールリング＆mdash; サイズ別図面およびサンプル承認

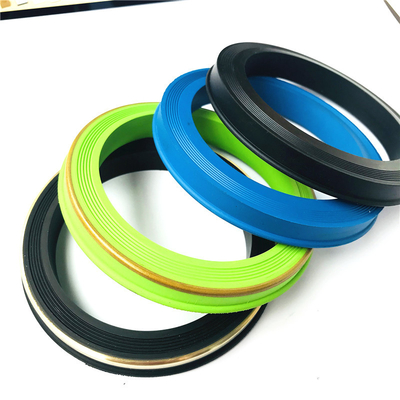

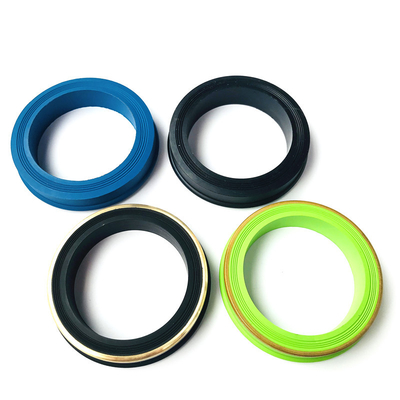

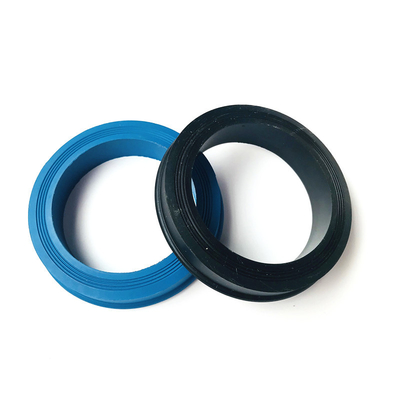

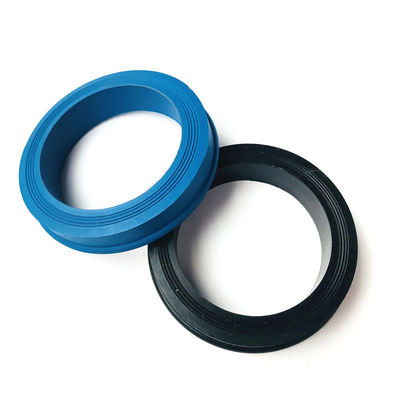

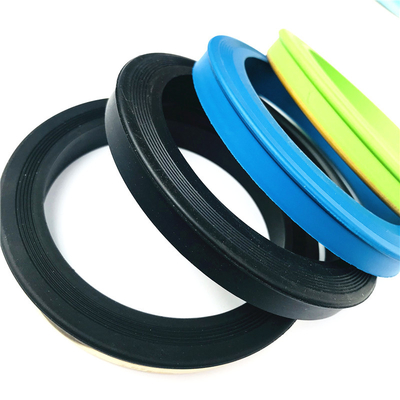

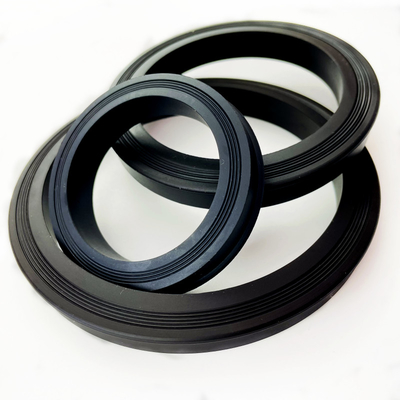

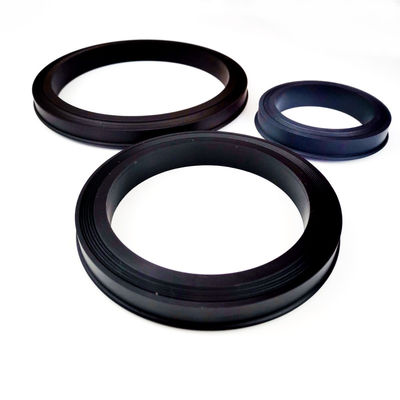

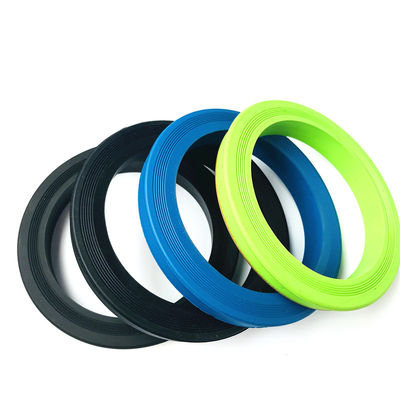

製品ディスプレイ

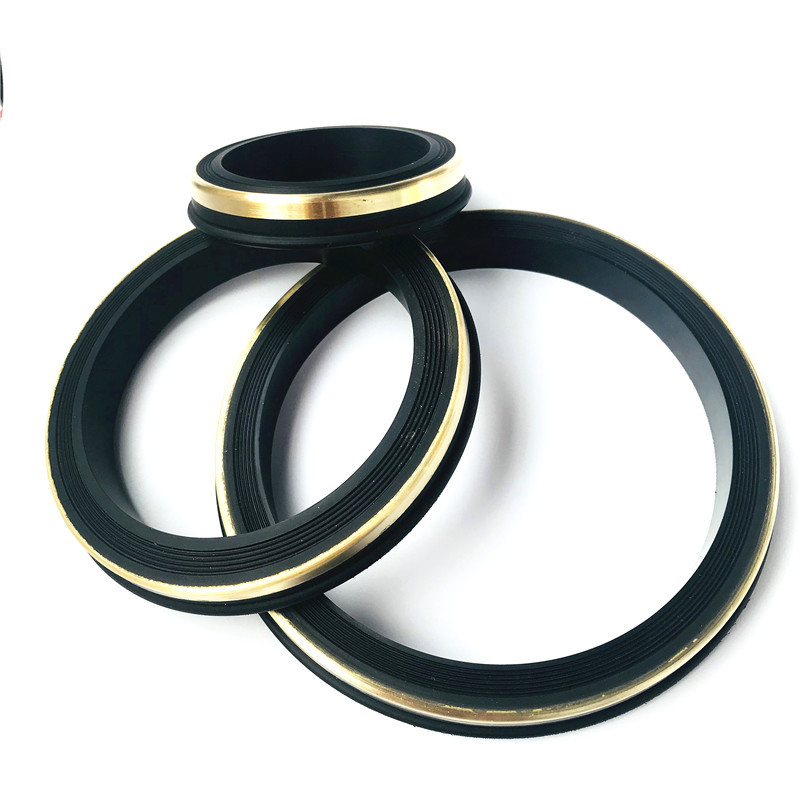

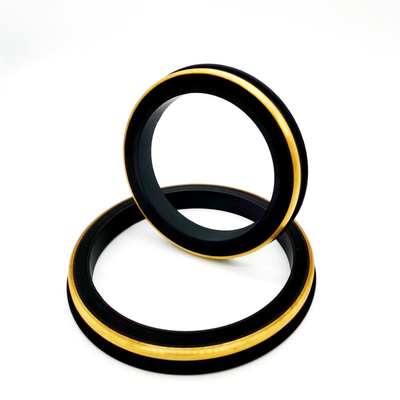

ハンマーユニオンシールは、石油掘削業界で使用されるフレキシブルホースまたはパイプ間の接続に使用されます。このシールは、ユニオンハードウェア内で重要な流密接続を提供します。ハンマーユニオンは、スレッドエンド、ナットエンド、およびハンマーナットで構成されており、これらを締め付けると、エラストマーシールの助けを借りてアセンブリがシールされます。シールは、反転したときに外れないようにリップが付いています。一部のプロファイル（例：Fig 1502、Fig 602、Fig 1002、Fig 607など）は、ハンマーユニオンリップシールまたは「O」リングを必要とします。ハンマーユニオンのサイズによって異なります。当社では、2インチ、3インチ、4インチのハンマーユニオンシールを標準サービス用のニトリル、およびFKMまたはサワーサービス認定を受けたHNBRグレードで製造しています。標準の成形ゴムシールの他に、真鍮またはステンレス鋼のアンチエクストルージョンリング
付きのものも提供しています。
特徴：
1.耐油性
2.選択されたNBRコンパウンドと暴露による温度制限
3.耐薬品性
4.耐久性
5.防水性
6.正確なコンパウンドと運転条件によるガスサービス認定
7.承認されたユニオン図面と設置要件への適合性
用途：
1.石油・ガス：掘削、フラクチャリング、生産業務で広く使用されています。フローライン、チョークライン、キルライン、その他の高圧ラインを接続します。
2.産業：化学プラントや鉱業など、高圧流体移送が必要な産業でも使用されています。
3.ポンプ/シリンダー/バルブ
利用可能なタイプとサイズ
1'' 1502、Buna/FKM/HSN
1-1/2'' 1502、Buna/FKM/HSN
2'' 607、Guibersonスタイルシールリング
2'' 602/1002/1502、Buna/FKM/HSN（真鍮/ステンレスバックアップ）
3'' 602/1002/1502、Buna/FKM/HSN（真鍮/ステンレスバックアップ）
4'' 602/1002/1502、Buna/FKM/HSN（真鍮/ステンレスバックアップ）
2'' FIG 206、Buna/FKM/HSN
3'' FIG 206、Buna/FKM/HSN
4'' FIG 206、Buna/FKM/HSN
材料紹介
| カスタムユニオンシール交換品には、各メーカー、形状、公称サイズごとに承認されたプロファイルが必要です。指定された流体と用途に合わせてNBR、HNBR、またはFKMグレードを選択してください。PTFEは別途熱可塑性構造です。寸法サンプルは形状の特定に役立ちますが、コンパウンドの識別やサービス認定を確立するものではありません。 | 材料名 | 温度範囲 | 利点 |
| 欠点 | NBR 選択されたコンパウンドによるNBR温度 |
継続的およびピーク暴露を確認 1.現在、シール業界で最も広く使用されているゴム 2.良好な機械的特性、耐摩耗性、耐薬品性の優れたバランス |
3.ほとんどの鉱物油およびグリースに対する耐性 |
| グリコール系ブレーキフルードおよび強酸には使用しないでください | HNBR（水素化ニトリル） 選択されたコンパウンドによるFKM温度 |
流体および機器の要件を確認 1.耐薬品性 2.標準ニトリルよりも広い温度範囲 3.押出、摩耗、引き裂きに強い高強度材料 4.コンパウンドと暴露による水および蒸気の適合性 5.サワーサービス適合性にはコンパウンド固有の認定が必要 |
6.石油油およびCO2で一般的に使用される |
| 塩素化炭化水素、極性溶剤、または強酸には使用しないでください | FKM（フッ素ゴム） 選択されたコンパウンドによるFKM温度 |
流体および機器の要件を確認 1.高温、石油、ガソリンに対する優れた耐性 2.冷媒（R12）を含む良好な耐薬品性 3.広い温度範囲で優れた機械的特性を維持 |
4.アンモニア暴露には正確なFKMグレードの確認が必要 |
| 芳香族炭化水素、極性溶剤、および指定された溶剤を正確なFKMコンパウンドに対して確認してください | PTFE（ポリテトラフルオロエチレン） グレードとシーリング設計によるPTFE温度 |
別途熱可塑性構造の確認 |
PTFEグレード、流体処方、温度による化学的適合性
会社と工場紹介上海奇努工業有限公司
は2013年に上海自由貿易区に設立された新興ハイテク企業であり、研究開発、生産、販売を統合しています。設立以来、「生存のための品質、開発のための競争力のあるイノベーション」というコンセプトを遵守し、継続的な開発とイノベーションにより、国内外で高い評価を得ています。奇努は「SHQN®」というブランド名を持っています。奇努は、石油・ガス産業、自動車、家電、機械設備などに主に製品が使用される、プロフェッショナルなゴム部品、プラスチック部品、機械加工部品の設計および生産サービスを提供しています。「高品質、高専門性、高効率」は、私たちの行動原則です。
上海奇努の下に、南通市に2つの全額出資工場があります、上海浦東空港または上海港から車でわずか1時間の距離にあり、迅速な配送を保証します。30台以上のゴム加硫機と関連設備を備えています、これにより、奇努は顧客の要求を満たすために20種類以上のゴムリングまたはその他のゴム製品を同時に生産できます。当社の月間ゴム加工能力は最大20トン（約40,000ポンド）以上です。奇努は急速に成長を続けています。
私たちは、ISO9001に基づく包括的な品質管理システムを採用しており、当社の製品は主に米国、カナダ、英国、ドイツ、フィンランド、オーストラリアなど、世界中の100以上の国々に輸出されています。奇努は皆様との協力を心より願っております。
よくある質問
Q1. あなたは工場ですか、それとも商社ですか？
南通市に2つの全額出資工場があり、上海浦東空港または上海港から車でわずか1時間の距離にあり、迅速な配送を保証します。
Q2. あなたのサンプルポリシーは何ですか？
在庫がある場合はサンプルを提供できますが、カスタム部品は金型費用を支払う必要があります。
Q3.サンプルまたは図面に従って製造できますか？
はい、サンプルまたは技術図面に従って製造できます。金型と治具を製作できます。
Q4. あなたの納期は？
在庫がある場合は、通常、支払い受領後5〜7営業日です。金型がある場合は約7〜15営業日、金型がない場合は21〜30営業日です。具体的な納期は、商品の種類と注文数量によって異なります。
Q5.あなたの支払い条件は何ですか？
サンプルおよび小口注文の場合は、100％T/TまたはPaypalです。大量注文の場合は、T/T 30％をデポジットとして、70％を配達前に支払います。残高を支払う前に、製品とパッケージの写真をお見せします。
Q6. なぜあなたと協力するのですか？あなたの利点は何ですか？
1）。強み：自社工場を所有しているため、リーズナブルで有利な価格で高品質を保証できます。2）。良いアフターサービス、迅速な配達を提供できます。3）。顧客の要件に応じて、さまざまなサイズと色を提供できます。4）。長時間のテストにより、品質は優れていることが証明されています。5）。更新された製品デザイン。6）。高度な製造プロセス、複合グローバルスタンダード。7）。高品質で勝利し、長期的なビジネス関係を築きます。
Q7. 私たちのビジネスを長期的な良好な関係にするにはどうすればよいですか？
1）。私たちは、お客様が利益を得られるように、品質と 競争力のある価格 を維持します。2）。私たちはすべてのお客様を友人として尊重し、どこから来たとしても、誠実にビジネスを行い、友人を作ります。当社の石油・ガス部品は多様で広範囲にわたるため、必要なアイテムがない場合は、図面またはサンプルをお送りいただくことをお勧めします。
したがって、プラスチックおよびゴム部品についてご質問がある場合は、お問い合わせください！皆様との協力を楽しみにしています！
各交換品について、ユニオンメーカー、形状、公称サイズ、および元の部品参照を提供してください。シール径、断面またはリップ形状、軸方向の高さ、許容誤差を含む寸法図を含めてください。
ゴムのみ、真鍮バックアップ、またはステンレス鋼バックアップの構造と選択されたコンパウンドを特定してください。硬度値、試験スケール、流体処方、温度、圧力サイクルデューティを確認してください。古い80-90D範囲は、供給されたグレードについて確認が必要です。
生産前にサンプル検査、適合性承認、および承認された図面改訂に同意してください。異なるサイズとコンパウンドは、部品ラベル付きの個別の注文ラインとして保持してください。完全な接続定格とサワーサービス認定には、機器とコンパウンド固有の情報が必要です。
