FKMハンマーユニオンシール FIG 602 1002 1502 (石油・ガス産業向け)

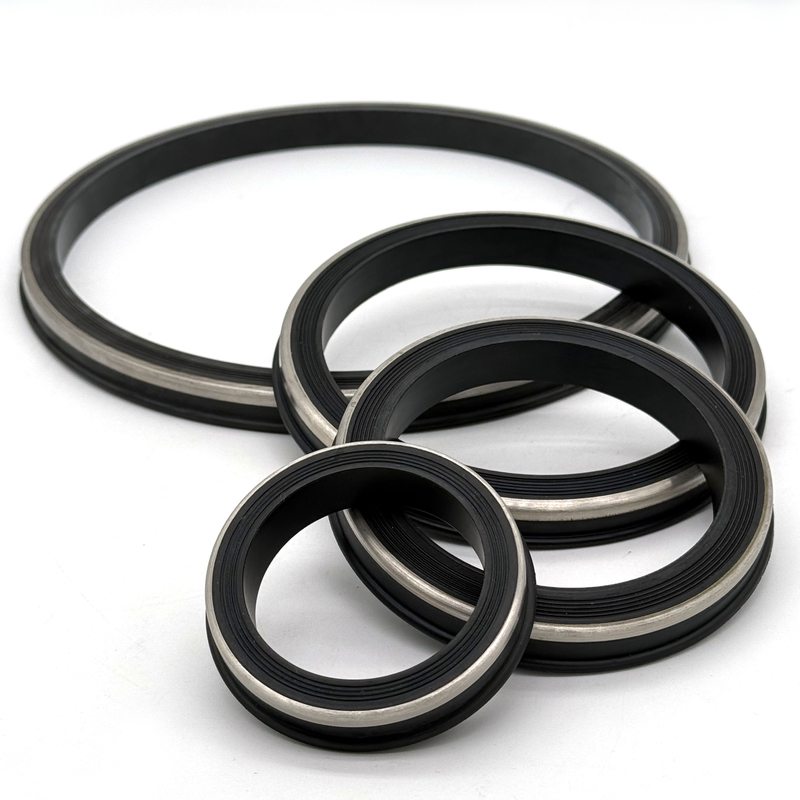

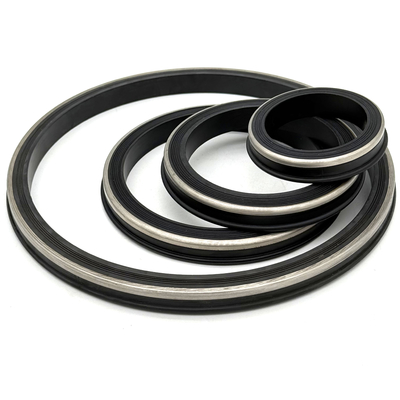

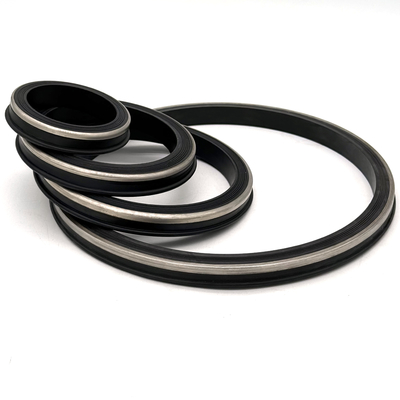

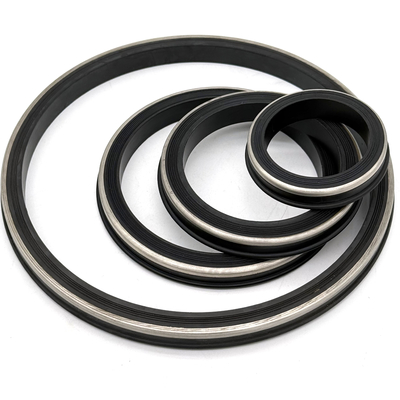

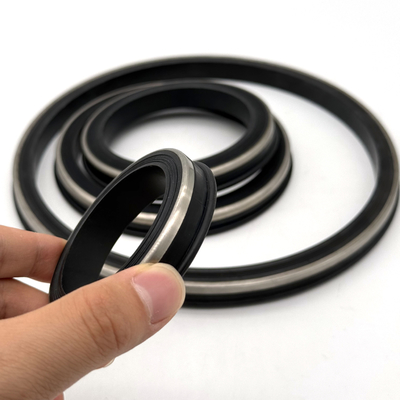

FKM ハンマーユニオンシール FIG 602、1002、1502用

このFKMハンマーユニオンシールページでは、FIG 602、1002、または1502で識別される石油・ガス接続用の交換用シール選定について説明します。シールを特定のユニオンメーカー、呼び径、およびシールポケットの形状に合わせてください。注文前に、実際の流体と運転条件に対してFKMコンパウンドを選択してください。

製品 仕様

1. 圧力選定：FIG番号はユニオンの構成を示しており、単独のシール圧力定格ではありません。交換用シールの確認のために、完全なユニオン定格、運転圧力、圧力サイクル、および温度を指定してください。

2. 流体適合性：シールに接触するオイル、ガス、処理薬品、洗浄液を提供してください。選択したFKMコンパウンドについて、化学的適合性とサービス限界を確認する必要があります。

3. 交換時の適合性：取り付け前にシールの寸法とポケットの状態を確認してください。ユニオンメーカーのメンテナンス手順に従い、アセンブリをサービスに戻す前にシーリング面を点検してください。

4. サイズと構造：参照テーブルには、いくつかのユニオンサイズとゴムオプションが記載されています。このページはFKMに焦点を当てています。選択したユニオンの正確なシール図面と、真鍮またはステンレス鋼の耐圧出構造を確認してください。

5. アセンブリ検証：交換用シールは、完全なユニオンアセンブリ内で確認する必要があります。機器所有者と点検および試験要件を定義してください。材料指定のみでは、漏れのない動作や圧力定格は確立されません。

FKMユニオンシール注文：図面、ポケット形状、およびコンパウンド

ユニオンメーカー、FIG指定、呼び接続サイズ、および交換用シールの部品番号または図面を送信してください。可能な場合は、シールの内径、外径、および断面プロファイルを含めてください。類似の呼び径は、それ自身のシールポケット寸法と照合して確認する必要があります。

記載されている70～90ショアAのオプション内で、1つの呼びショアA硬度とその許容範囲を指定してください。コンパウンドレビューのために、通常の温度とピーク温度、流体組成、および圧力変化を提供してください。ガスまたはサワーサービス要件には、個別のコンパウンド資格と必要な試験条件が必要です。

参照テーブルで真鍮またはステンレス鋼の耐圧出部品に言及している場合は、図面で必要な構造を特定し、見積もりにそれらの部品が含まれているか確認してください。FIG 206のエントリと関連するスイベルキットは、引き続き個別の参照項目であり、独自の機器識別が必要です。
