| 起源の場所: | 中国上海 |
| ブランド名: | Royal Way |
| 証明: | ISO 9001 |
| モデル番号: | TA/RTL |
| 最小注文数量: | 500個 |
|---|---|
| 価格: | 1~5usd/pcs |
| パッケージの詳細: | 40*40*40cm カートン |
| 受渡し時間: | 20日 |
| 支払条件: | T/T、ウェスタン・ユニオン、L/C、Paypal |
| 供給の能力: | 毎週10000PCS |
| サイズ：: | 2-3/8、2-7/8、および 3-1/2 インチのチューブのリファレンス。カップの外径と内径を確認します | 材料：: | 指定されたアルミニウム/スチールブッシュ付きゴムまたは絞りによるインサート |
|---|---|---|---|
| 環境:: | 油田のスワッブ処理 | 色: | 黒またはカスタムカラー |
| 種類：: | TA/RTL プロファイルのリファレンス。正確な工具図面を確認する | 応用分野: | 中程度の軽量荷重のスワイプ |
| 費用対効果の高い: | 費用対効果の高い解決策 | カスタム: | カートンpacking+pallet |
| 保証: | 適用される保証条件を見積書で確認する | 圧力定格: | 完全な拭き取りツールと義務によって定義されます。独立したカップ評価なし |
| 抵抗: | 流体、温度、摩耗条件に合わせて選択されたコンパウンド | パッケージ: | カートン+プラスチック袋 |
| ハイライト: | カスタマイズ可能なサイズ スワブカップ,強化された金属挿入油田スワブカップ,10,000psi 圧力評価 ギバーソン スワブカップ |
||

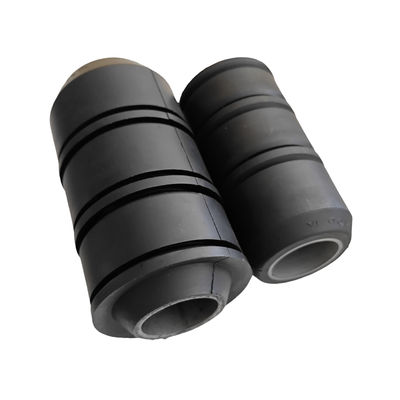

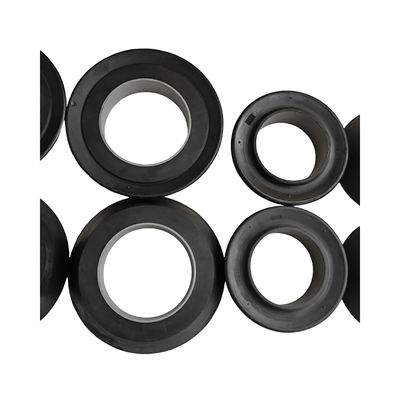

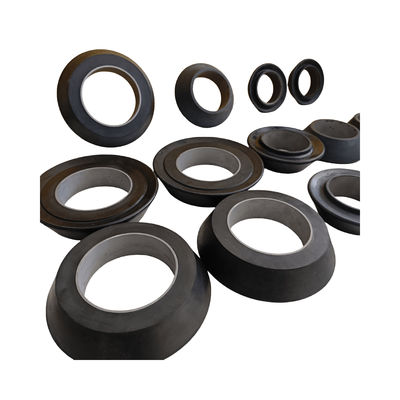

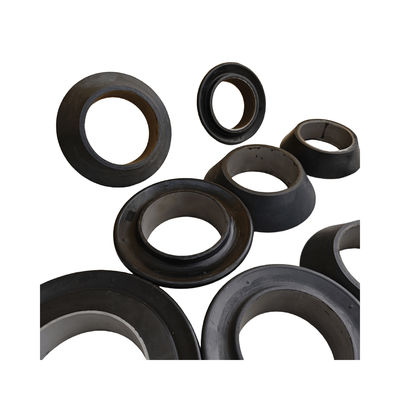

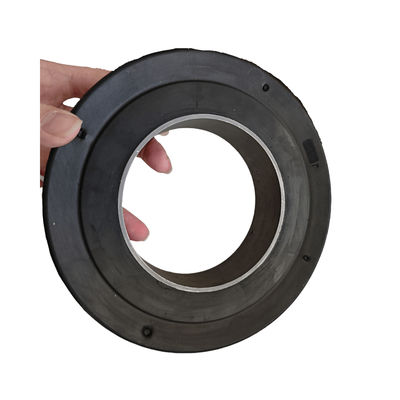

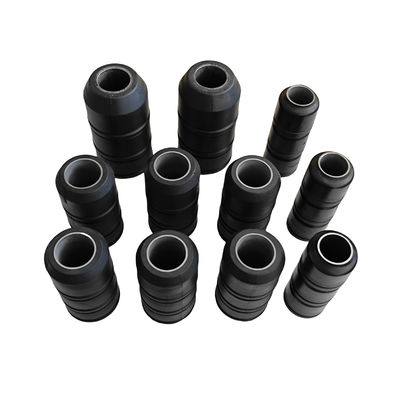

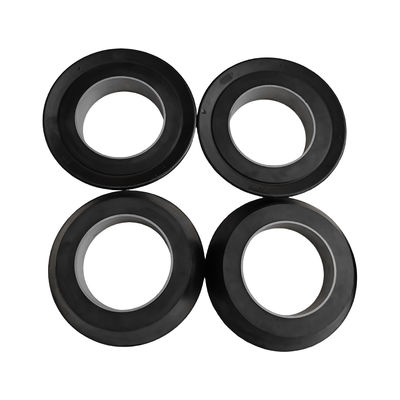

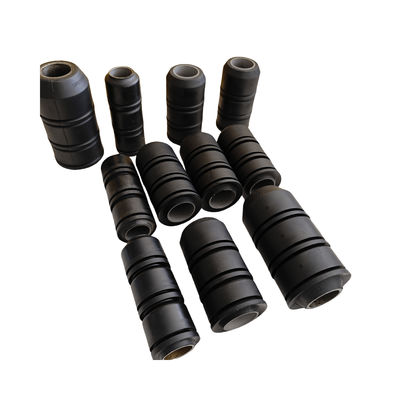

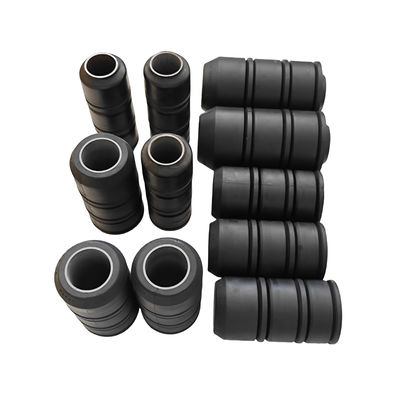

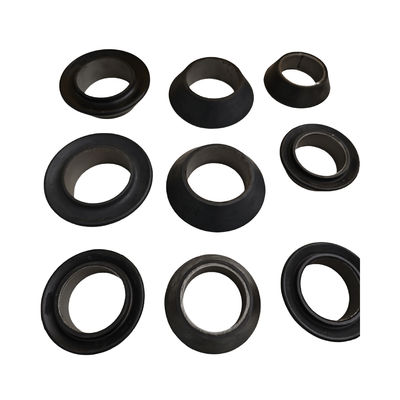

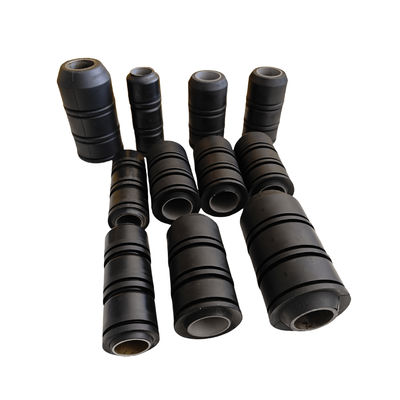

Royal Wayは、装置定義の油田スワビング用のカスタムラバースワブカップのお問い合わせを提供しています。承認された図面からカッププロファイルとメタルインサートの配置を指定してください。実際の流体と温度に合わせてコンパウンドを選択してください。カップは圧力制御装置ではなく、独立した10,000 psiの作動圧力定格はありません。
既存のカタログには、TA、V、MVプロファイルと、2 3/8、2 7/8、3 1/2、4 1/2インチの公称チューブ参照が含まれています。これらの設計は異なるサポート配置を使用しています。金属ブッシュと内部補強は別々の機能です。両方をすべてのカップに適用するのではなく、注文された図面が必要とするものを確認してください。
カスタムサイズの場合は、カップの外径、高さ、コアボア、インサート材質、および公差要件を提供してください。新しい承認済みサンプルは問い合わせをサポートできますが、摩耗したカップは生産寸法を単独で定義するべきではありません。コンパウンド、工具、検査基準を注文時に合意してください。
図面セクションに金属インサートを表示し、その材質、ボア、軸方向の位置、および取り付け配置を含めてください。鋼またはアルミニウムのブッシュがツール上のカップを配置します。その他の内部補強は、選択されたプロファイルによって指定する必要があります。一般的な製品タイトルに基づいて、指定されていない補強を追加しないでください。
チューブの内径、カップの外径、高さ、マンドレル寸法、および流体、温度、負荷条件を提供してください。保持されているカタログテーブルは標準参照行をカバーしています。カスタムサイズには、独自の承認済み図面と検査公差が必要です。
| 元の公称チューブ参照（インチ） | コアと説明 | カタログカップOD（インチ） | カタログカップID（インチ） |
|---|---|---|---|
| 2-3/8" (2") | アルミニウムコアスワブカップ | 1.992" | 1.120" |
| 2-3/8" (2") | スチールコアスワブカップ | 1.992" | 1.120" |
| 2-7/8" (2-1/2") | アルミニウムコアスワブカップ | 2.431" | 1.370" |
| 2-7/8" (2-1/2") | スチールコアスワブカップ | 2.431" | 1.370" |
| 3-1/2" (3") | アルミニウムコアスワブカップ | 2.985" | 1.370" |
| 3-1/2" (3") | スチールコアスワブカップ | 2.985" | 1.370" |
交換用カップのお問い合わせは、必要なプロファイルと承認済みの図面から相談できます。ニトリルまたはその他のコンパウンドグレードと実際の流体暴露を指定してください。プロファイル参照は、元のブランド製造または普遍的な互換性を意味するものではありません。
TAは、既存の範囲で、鋼またはアルミニウムのブッシュを中心とした中負荷カップとして説明されています。選択したサイズの特定のコア材質、カッププロファイル、およびマンドレルボアを確認してください。負荷適合性とコンパウンド性能は、承認されたツール構成と運用条件に依存します。
既存のVシリーズの説明は、砂を含む流体のお問い合わせのためのオールラバーリッププロファイルを含んでいます。カップ数、リップの挙動、および負荷制限は、ツールのメーカーの指示に従う必要があります。普遍的な耐薬品性を割り当てるのではなく、流体、温度、および摩耗条件の選択されたコンパウンドをレビューしてください。
TUFスタイルの説明は、内部補強されたカッププロファイルを参照しています。ツールの図面に対して、補強、寸法、および負荷要件を確認してください。ホットウェルまたはラフチュービングの適合性には、実際のコンパウンドとチュービングの状態のレビューが必要です。
NUFスタイルの説明は、鋼またはアルミニウムのブッシュ配置を備えたヘビーロードラバーカップを参照しています。正確なプロファイル、コア材質、寸法、および承認されたツールのデューティを指定してください。ヘビーロードの説明は、圧力または持ち上げ能力の定格を確立するものではありません。
| 部品名 | MVスタイル、TAスタイル、TUFスタイル、NUFスタイル、Vスタイル |
|
環境 |
石油、ガス、ガスコンデンセート |
|
利用可能な素材 |
選択されたカップ図面によるコンパウンドとコア構造。流体と温度を確認してください。 |
上海Qinuoは、Royal WayおよびSHQNの下で油田ゴム部品のお問い合わせを提供しています。私たちはISO 9001品質管理システムを運用しています。スワブカップについては、図面改訂、コンパウンド、コア材質、および寸法検査要件に合意してください。見積もり時に工具、生産能力、および納期を確認してください。
ゴム部品の金型コーナービュー：
私たちは、お客様のカスタマイズニーズを満たすために、R&Dから生産までワンストップサービスを提供しています。
最終的な梱包、仕向地、および出荷スケジュールを見積もり時に確認してください。配送オプションは、注文サイズとルートによって異なります。
私たちは製造業者です。私たちの工場は江蘇省南通市海門区にあります。
図面が位置決めブッシュまたは内部補強を必要とするかどうかを指定してください。金属材質、ボア、軸方向の位置、および取り付け配置を特定し、次にカップOD、高さ、コンパウンドグレード、硬度公差、および検査基準に合意してください。
指定されたカスタムカッププロファイルとメタルインサート構造のサンプル入手可能性について問い合わせてください。サンプル数量、図面改訂、寸法検査、価格、および配送手配を見積もり時に合意してください。
はい、サンプルまたは3D図面で製造できます。金型と治具を構築できます。
金額< US$5000、PaypalまたはT/Tで全額前払い。
金額 >= US$5000、30%前払い、70%出荷前に残高をT/Tで
はい、商品の最終梱包に応じて、速達、航空便、または船便でさまざまな配送方法を手配できます。
