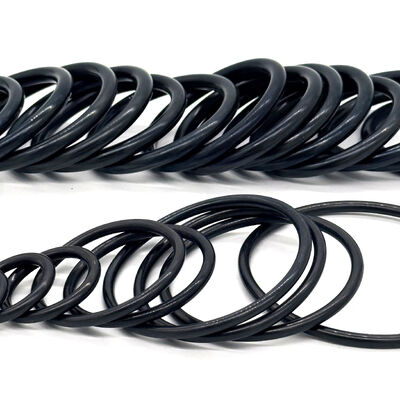

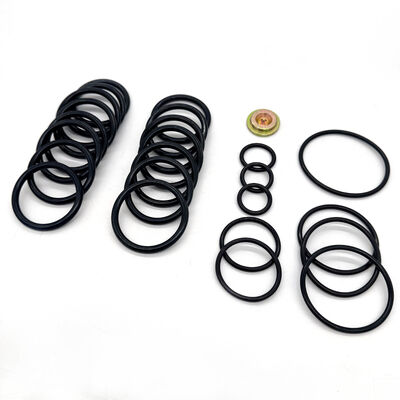

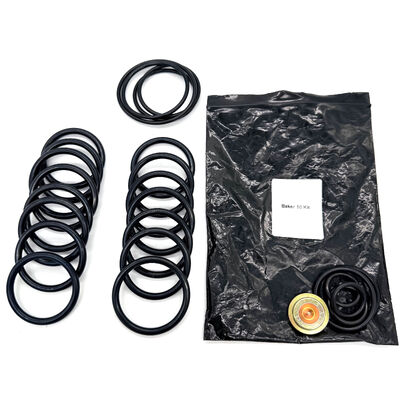

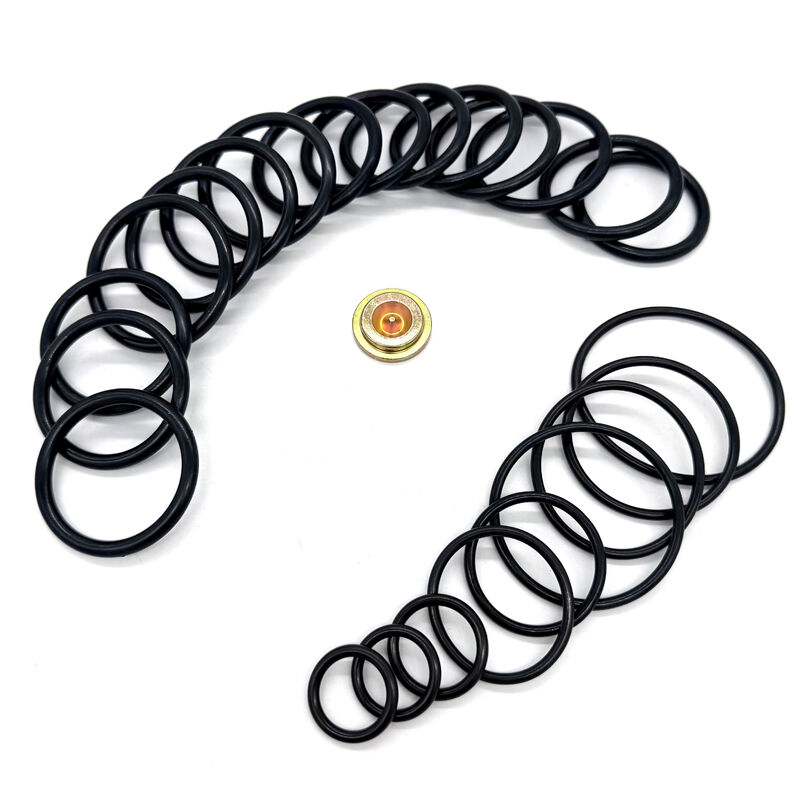

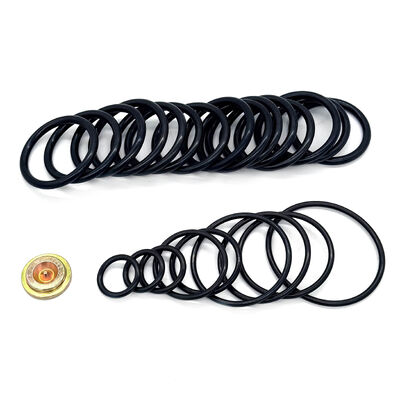

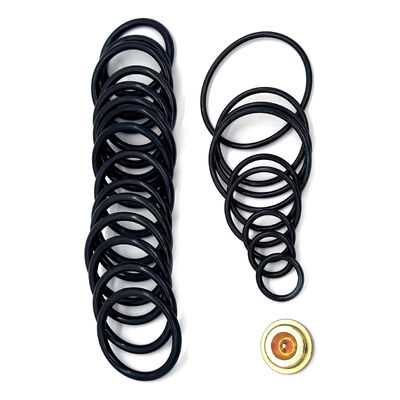

15#10 スタイルの圧力設定ツールのための000 PSI パッキングキット - ワイヤレスアダプターキット (WAK) との原油互換性補正キット

#10スタイル圧力設定ツール用パッキングキット — シールおよびバックアップ構成

1. 製品紹介
   このパッキングキットは、実際の#10スタイル圧力設定ツールモデルおよびリビジョン用の交換用シーリングコンポーネントを提供します。キット参照とコンポーネントリストを元のツールドキュメントと照合して確認してください。交換用シールは、修理可能なツールの再整備をサポートします。損傷した金属表面を修復したり、ツール全体の圧力定格を確立したりするものではありません。アダプターキットコンポーネントは、パッキングリストで別途確認が必要です。

2. 材料選択と技術比較
   既存の範囲には、NBR、HNBR、FKMのエラストマーオプションが記載されています。供給されたコンパウンドグレードを、流体組成、温度、圧力サイクル、ガス暴露に対してレビューしてください。材料ファミリーの説明は、すべてのダウンホール用途に対する適格性を確立するものではありません。

3.
4.
5.

2.1. NBR（ニトリル）
指定された油および水の化学組成に対して、コンパウンドグレードと硬度を指定してください。実際のシールとツールの構成に対する動作限界と機械的要件を確認してください。

2.2. HNBR
グレード固有の熱および機械的性能をレビューしてください。H2SおよびCO2暴露には、ガス組成、圧力、温度、および減圧デューティに対する適格性が必要です。

2.3. FKM
指定されたグレードを、コンプリーション流体の処方と温度に対してレビューしてください。FKMファミリーの識別だけでは、酸との適合性やツール全体のHPHT受け入れを確立するものではありません。

2.4. バックアップリング
既存の説明には、PTFE、充填PTFE、PEEKのオプションが記載されています。材料、寸法、および配置を元のツール仕様に一致させてください。異なるバックアップ材料は、レビューなしで交換可能と見なすべきではありません。

1. 動作環境と適合性
   この再整備キットは、高リスクの坑井介入およびコンプリーションシナリオ向けに設計されています：

2. ツールの互換性： メーカー、モデル、リビジョン、および現在の#10キット参照を確認してください。

3. 圧力： 元のツールの圧力定格、動作圧力、および圧力サイクルを、キット参照および必要なコンパウンドとともに指定してください。

4. 流体： コンパウンド選択のために、原油、ガス、ブライン、または泥の組成と添加剤を提供してください。

5. 坑井条件： 温度、圧力、および暴露期間を提供してください。深度だけではシールキットの適格性を判断できません。

6. 再整備キットの主な特徴

7. キットの範囲： 各シールおよびバックアップコンポーネントを、参照と数量で確認してください。設定ツールおよびアダプターコンポーネントは個別に識別する必要があります。

8. 寸法： シールおよび溝の要件を元のツール図面に一致させてください。任意の寸法標準および公差要件は、注文時に指定する必要があります。

9. 原油サービス： コンパウンドの適合性と膨潤要件をレビューできるように、油の組成、添加剤、温度、および暴露期間を提供してください。

10. 梱包： 注文用のバッグ、ラベル、および保護梱包を確認してください。梱包は、コンパウンド固有の保管および有効期間の要件に代わるものではありません。

11. FAQ - よくある質問

12.
13.
14.

5.1. 異なる圧力クラス向けに提供されるキットをどのように評価しますか？
元のツールの定格、キット参照、シールコンパウンド、およびバックアップ仕様を使用してください。10kまたは15kのような販売ラベルは、交換可能な形状やツール全体の適格性を確立するものではありません。

5.2. H2Sデューティはどのように指定されますか？
ガス組成、圧力、温度、および減圧条件を提供してください。特定のコンパウンドとツール全体の受け入れをレビューしてください。NBR、HNBR、またはFKMのラベルだけでは、サワーサービスへの適合性を判断できません。

5.3. 再整備後にツールから漏れがある場合は、何をチェックすべきですか？
溝と嵌合面の状態、シールの寸法と向き、および指定された潤滑剤を含む、ツールのメーカーの点検手順に従ってください。指定された潤滑剤を個別の注文品目としてリストし、見積もりへの記載を確認してください。

5.4. このキットはすべての#10スタイルツールに適合しますか？
キットを、ツールのメーカー、モデル、リビジョン、および元のコンポーネントリストで一致させてください。注文前に、シールの寸法とバックアップの配置を比較してください。

5.5. キットの保管はどのように管理すべきですか？
供給されたグレードの保管および有効期間の要件に従ってください。バッチおよび製造日を記録し、コンポーネントを汚染、日光、オゾンから保護し、取り付け前に点検してください。

5.6. アダプター固有のキットはどのように指定されますか？
実際のWAKモデル、図面、およびシールリストを送付してください。設定ツールキットとは別に、そのアダプターに含まれるコンポーネントと数量に合意してください。

1. なぜ当社の工場を選ぶのか？

2. 直接メーカー価格：中間業者を排除することで、サービスプロバイダーにプロフェッショナルグレードの再整備キットを低コストで提供します。

3. 品質管理： ISO 9001が製造プロセスをサポートします。キットのコンパウンド特性、寸法チェック、および検査書類に合意してください。

4. 供給： 正確なキット参照と数量の在庫状況とリードタイムを確認してください。

5. 技術的専門知識：調達段階で適切な選択を行うために、当社のエンジニアは特定の坑井流体に対する材料適合性レポートを提供できます。

6.
7.
8.

#10パッキングキット：エラストマーとバックアップコンポーネントを一致させる

各シールを、元のツール図面で要求されるバックアップ材料と位置とペアにしておいてください。シールの断面、コンパウンド、および硬度を、バックアップの寸法、数量、および取り付け位置とともに記録してください。異なるポリマーまたはエラストマーグレードをレビューする際は、圧力クラスラベルだけで1つのコンポーネントを変更するのではなく、ペアになった全体の配置を確認してください。
