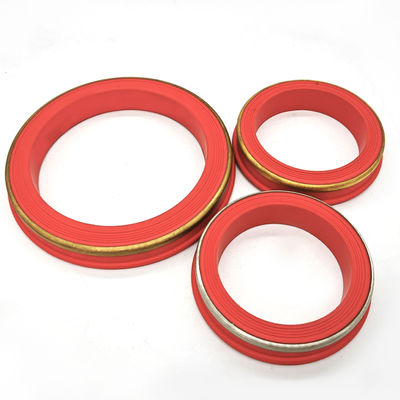

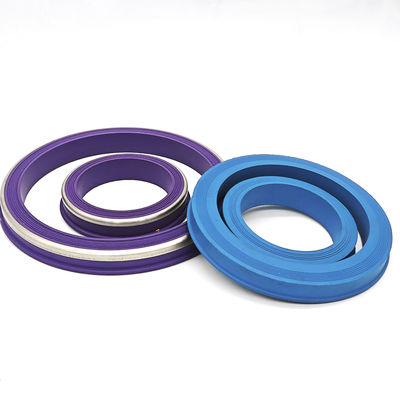

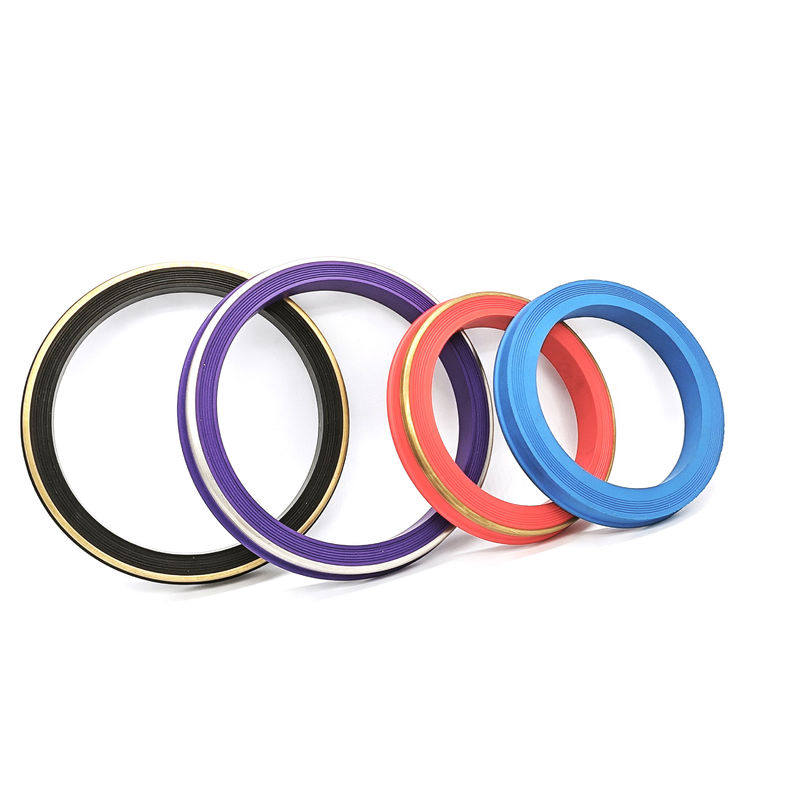

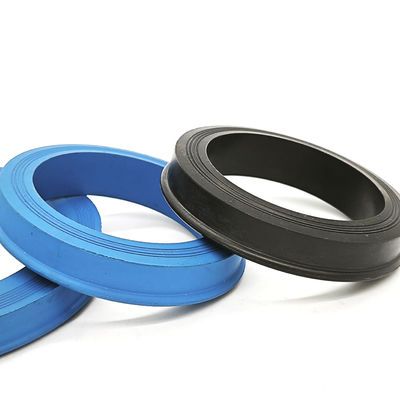

2 インチおよび 3 インチの図 1502 ハンマー ユニオン シール (NBR、HNBR、FKM)

2"&3"Fig 1502 NBR,HNBR,およびFKMのハンマーユニオンシール

1製品紹介

---

私たちのFig 1502 ハンマー ユニオン シール石油・ガス業界で最も厳しい環境のために設計されています.2インチと3インチ高圧パイプシステムでは,これらのシールが,図1502に示された,圧力が強い重要な接続を提供する.15,000 PSI CWP (冷たい作業圧力).

活動しているかどうか水力破裂 (フラクティング),セメント化,酸性化,窒素処理密封は最大限の稼働時間を保証します 漏れを防止し 極端な流量速度下での挤出に抵抗します

2材料の比較と技術的選択

---

3つの主要エラストメリック化合物を 提供します 特定の井戸条件に合わせて 適切な材料を選択することは 早期密封障害を防ぐ鍵です

3. テクニカル仕様

---

• サイズ:1",2",3",4" (図1502の2"と3"を専門とする)

• 作業圧:設計された15,000PSI (103.4MPa) 冷たい作業圧.

• 設計型:圧力で動かす唇型シール

• 強化:選択可能青銅あるいはステンレス鋼超高圧でシールが押し出されないようにするバックリング.

• 互換性全世界の油田運用で使用される標準の図1502の連結装置と100%交換可能.

4主要な特徴と利点

---

• エクストルーション防止設計:Fig 1502シールには 圧力の速いサイクルでも形状を維持する 頑丈なプロフィールがあります

• 化学相容性:化学的に攻撃的なよく刺激された液体における安定性を高めるため,過酸化固化化合物で利用可能である.

• 精密製造:密封孔の隙間に 瞬時に漏れなく 収まるように 密封孔は全て 厳格な容量で 鋳造されています

• H2S 準備中FKMと専門のHNBRグレードは,苦しいサービス危険なガス環境での安全性を確保する

5共通アプリケーション

---

私たちのハンマーユニオンシール:

• Frac マニフォールドと放出ライン

• セメント&酸性装置

• 井戸頭流線

• BOP (爆破防止剤) 制御ライン

• 高圧水爆装置

6品質保証とテスト

---

密封器の不具合は 高額な非生産時間 (NPT) を引き起こします

• 硬度試験 (岸A):高圧耐性のために正しい耐久計 (通常は80~90 Shore A) を確保する

• 張力・長さ試験:材料の強さを検証する

• 圧縮セット試験:耐久性のある機能のために 密封物が形を取り戻すようにする

• バッチの追跡可能性:材料の特性と製造日程に関する完全な文書が入手可能である.

7よくある質問 (FAQ)

Q: なぜFig 1502のシールに銅のリングを使うのか?
A: 銅の環はゴムに"バックアップ"として機能します. 15,000 PSIでゴムは"流れる"または組合の隙間に押し出します. 銅の環は固いままです.ゴムを固定し,シールの寿命を延長する.

Q: 酸ガス (H2S) サービスでは NBR 密封器を使用できますか?
A:H2Sサービスでは標準NBRを推奨しません.FKM (フッロエラストーマー)優れた化学的惰性があるため 業界標準です
