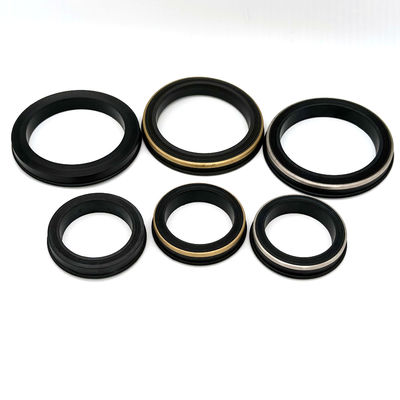

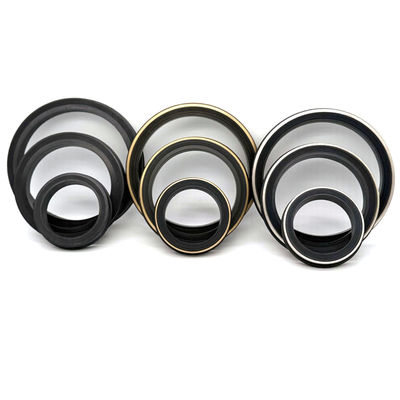

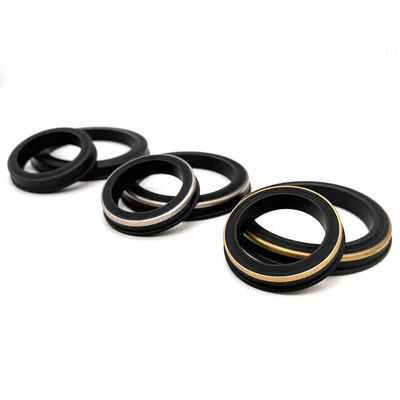

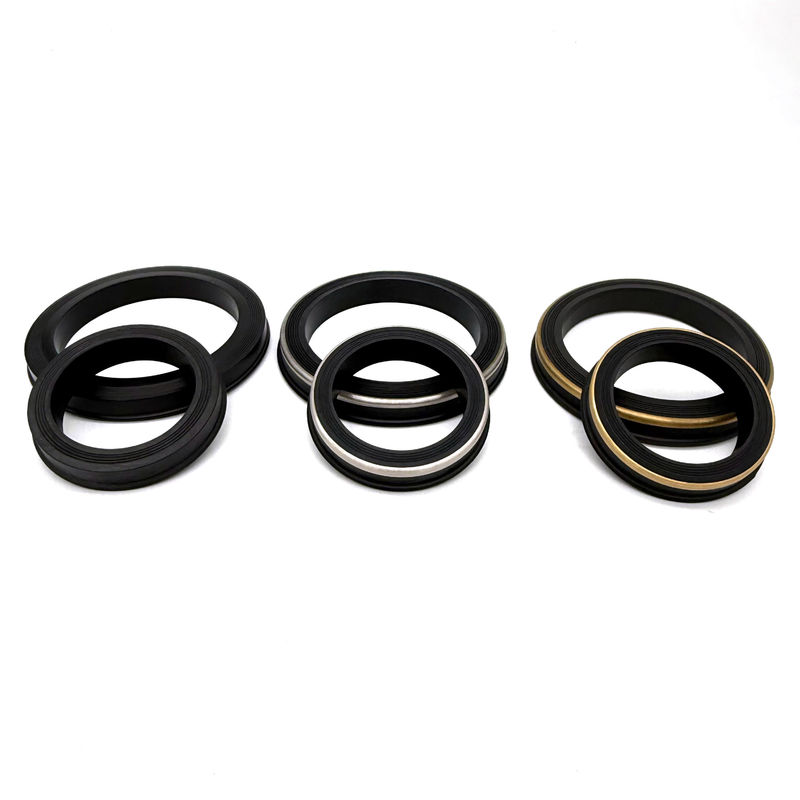

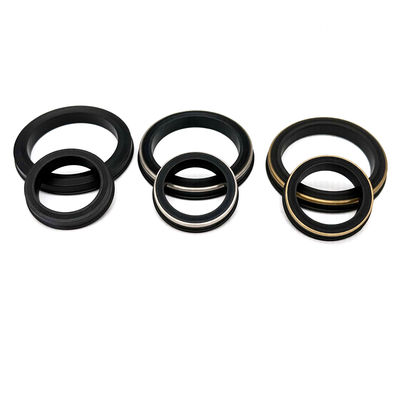

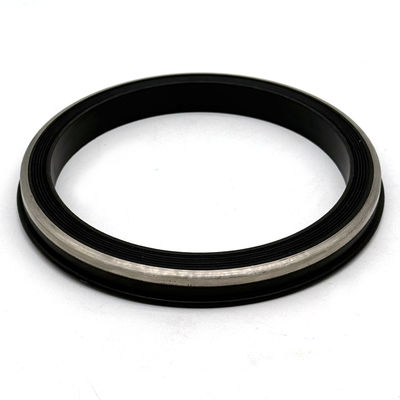

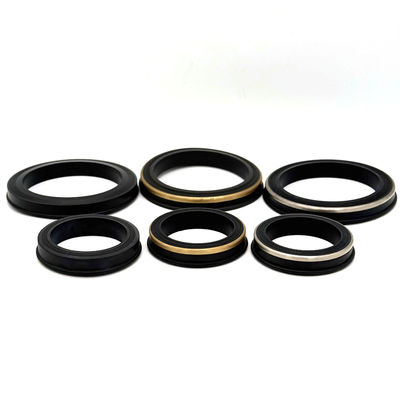

高圧15,000PSI ハンマーユニオン リップシール オイルフィールドグレード NBR と自己電源設計

識別されたフローラインアセンブリ用のハンマーユニオンリップシール

製品紹介と設計エンジニアリング

高圧ハンマーユニオンリップシールは、世界のエネルギーセクターの極端な要求を満たすために設計された精密エンジニアリングされたシーリングエレメントです。これらのリップスタイルのシールは、動的なシーリングアクションを提供するために特別に製造されています。内部圧力が増加すると、シールのリップが活性化され、ユニオン壁にさらにしっかりと押し付けられ、プロファイル、向き、およびバックアップ配置は実際の組み立て図に一致します。この設計は、振動や圧力サージが一般的な高圧フローラインにとって特に重要です。マニホールド交換の場合、シールを選択する前に、メーカー、図面番号、公称サイズ、溝、および運転条件を確認してください。

材料科学と性能上の利点

当社のハンマーユニオンシールは、さまざまな環境条件に適したさまざまな高性能エラストマーで利用可能です。

ニトリル（NBR、ブナN）
これは石油掘削用途の標準材料であり、水、作動油、石油系製品に対して優れた耐性を提供します。一般的なサービスに対して高い引張強度と優れた耐摩耗性を提供します。

HNBR（水素化ニトリル）
温度、ガス組成、暴露、および減圧デューティに対して特定のHNBRコンパウンドを確認してください。材料ファミリーだけでは、サワーサービスへの適合性は確立されません。

FKM（フッ素エラストマー）
実際の流体配合と連続またはピーク温度に対して特定のFKMコンパウンドを確認してください。高温サービスを指定する前に、コンパウンドの制限を確認してください。

メーカーQinuoについて

2013年に上海自由貿易区内に設立されたQinuoは、石油・ガスセクター向けのゴムシール製造を専門とするハイテク企業です。「品質は生存のため、革新は発展のため」というコア哲学の下、研究開発、生産、販売を統合しています。当社のコミットメントは、グローバル市場で認められ、現在、Royal WayおよびSHQNブランドを推進しています。南通市に2つの工場を運営しており、30台以上のゴム加硫プレスを備えています。ISO9001品質管理システムの下で運営されており、米国、カナダ、英国、ドイツを含む100か国以上に輸出しています。

技術仕様表

主な適用範囲

これらのリップシールは、識別された上流アセンブリの交換部品です。完全なユニオンアセンブリが使用圧力を決定します。ゴム自体には独立したシステム定格はありません。

1. 水圧破砕
フラッキング操作では、排出ラインは極めて高い圧力で研磨性スラリーを処理する必要があります。実際のポンピングアセンブリのコンパウンド、溝の状態、バックアップ配置、およびサイクリングデューティを確認してください。

2. セメンチングと酸処理
スラリーまたは酸の配合とのコンパウンド適合性を確認した後、識別されたセメンチングまたは酸処理フローラインの交換用シールを選択してください。

3. マッド循環システム
これらのシールは、掘削流体の流れを管理するために、マッドポンプマニホールドおよびスタンドパイプシステムで使用されます。溝とシーリング面を点検し、ゴミを取り除き、機器メーカーの設置手順に従ってください。

4. フローバックとテスト
フローバックまたはウェルテストの交換の場合、ガス組成、流体、温度、使用圧力、および減圧要件を記載してください。

Qinuoシーリングソリューションを選ぶ理由

Qinuoは、高品質、高専門性、高効率の原則に専念しています。月間生産能力は20トンを超え、迅速な納期で大規模な産業要件に対応できます。上海港に近い戦略的な立地は、100か国以上のクライアントに効率的なグローバルロジスティクスを保証します。ゴムおよびプラスチック部品の専門的な設計サービスを提供しており、特定の高圧課題に対応するシールをカスタマイズできます。選択された交換構成に必要な検査および資格文書に同意してください。

図1502および図2202マニホールド交換の識別

図1502と図2202の交換リクエストは別々に保管してください。各マニホールド位置のメーカーマーキングと公称サイズを識別し、次にその図面からシール溝、リッププロファイル、およびバックアップ保持を一致させます。注文ラインごとに1つのコンパウンド、硬度許容範囲、および図面改訂を記録します。アセンブリ文書からの使用圧力とテスト圧力、および実際の流体またはガスデューティを含めてください。
