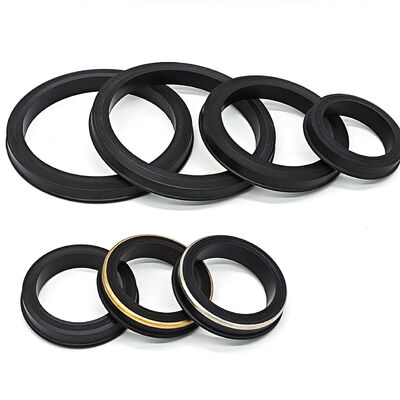

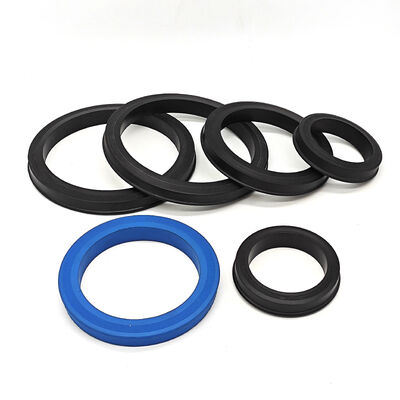

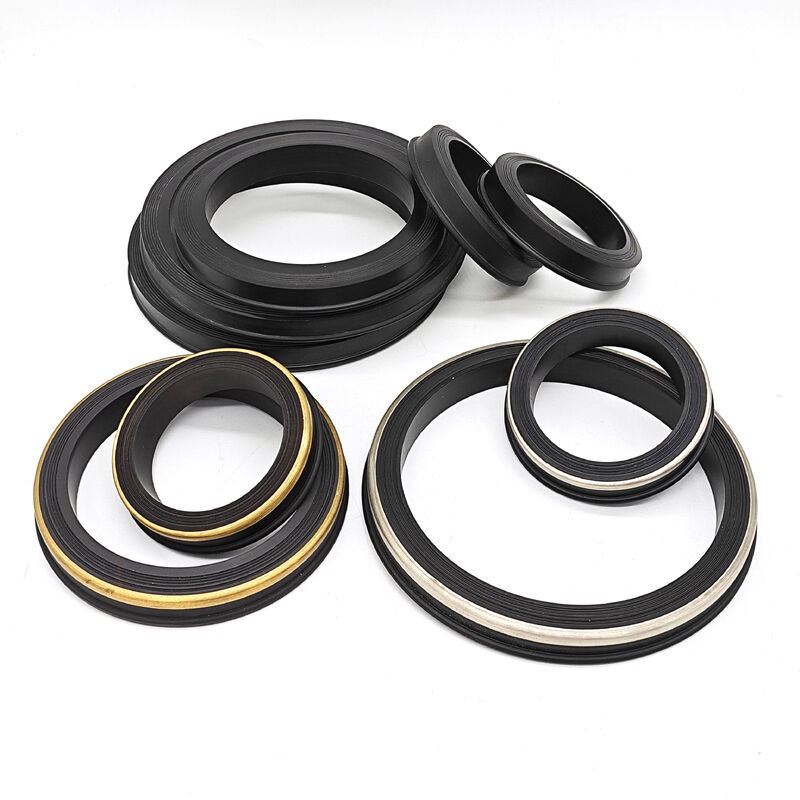

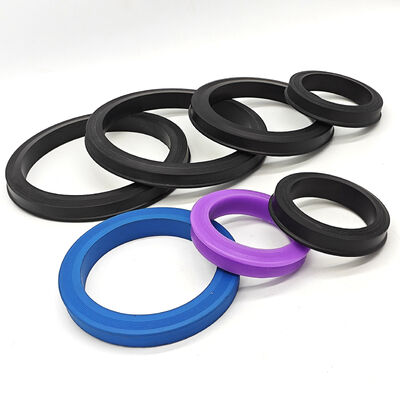

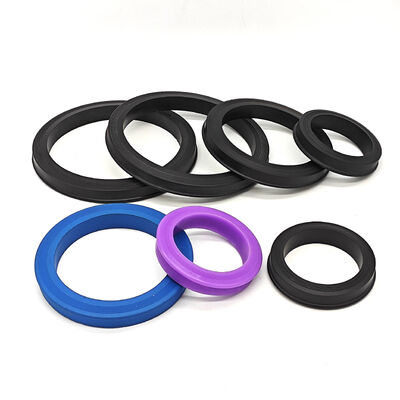

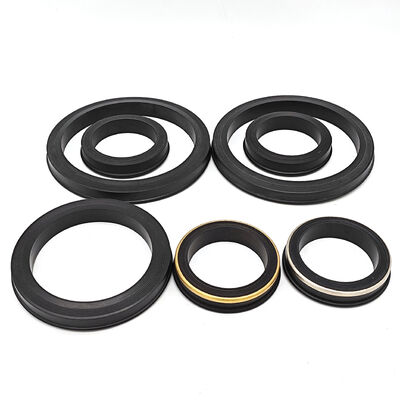

標準図602,1002,1502 ハンマーユニオン リップシール NBR HNBR FKM PTFE材料で 6000-15000 PSI アプリケーション

標準図602,1002,1502 ハンマーユニオン リップシール NBR HNBR FKM PTFE材料で 6000-15000 PSI アプリケーション

商品の詳細:
起源の場所: 中国、上海
ブランド名: Royal Way
証明: ISO 9001 certificate
モデル番号: イチジク1502
ドキュメント: Hammer Union Seal TDS.pdf
お支払配送条件:
最小注文数量: 200個
価格: USD$0.2/pc to $4/pc according to size and rubber material
パッケージの詳細: 40*40*20 センチメートルカートン梱包
受渡し時間: 注文量に応じて7-15日
支払条件: T/T,ウェスタンユニオン,Paypal,銀行振込
供給の能力: 週に5万個
連絡先
詳細製品概要
名前: ハンマーユニオンシール/ハンマーユニオンリップシールリング 材料: NBR HNBR FKM PTFE
サイズ: 1" 2" 3" 4"、カスタムサイズを受け入れます 色: 黒またはカスタマイズされた色
硬度: 注文時に複合硬度と公差を指定します 互換フィギュアシリーズ: 図 602、図 1002、図 1502、図 2002
使用圧力定格: ユニオンアセンブリの完全な評価。サービス条件を確認する 動作温度範囲: 化合物と流体に依存します。連続温度とピーク温度を確認する
サービス環境: H2S / CO2 含有量と必要な化合物の認定を指定する メディアの互換性: 実際の液体の配合、濃度、温度を確認する
シールデザインタイプ: リップシール、Oリング式、金属製バックアップリング付き 圧縮永久歪み: 必要に応じて、複合試験の方法と条件を指定します
耐摩耗性: プロパントの露出と検査要件を確認する 製造工程: 圧縮成形
ハイライト:

Fig 602 ハンマー 連合 印

,

NBR HNBR FKM PTFE ウェコシール

,

6000〜15000 PSI ハンマーユニオン リップシール

販売用標準ハンマーユニオンシール Fig 602, 1002, 1502 NBR HNBR FKM PTFE



製品紹介

高性能ハンマーユニオンシール(リップシールとも呼ばれる)は、指定されたハンマーユニオン配管接続用の交換部品です。ユニオンメーカー、図面番号、呼び径を特定し、シールプロファイルを承認された図面またはサンプルと照合してください。Fig 602、1002、1502は接続識別子です。図面番号のみでは、互換性や緩いシールの定格を確認することはできません。

標準図602,1002,1502 ハンマーユニオン リップシール NBR HNBR FKM PTFE材料で 6000-15000 PSI アプリケーション標準図602,1002,1502 ハンマーユニオン リップシール NBR HNBR FKM PTFE材料で 6000-15000 PSI アプリケーション標準図602,1002,1502 ハンマーユニオン リップシール NBR HNBR FKM PTFE材料で 6000-15000 PSI アプリケーション



技術仕様

仕様 詳細
利用可能な図面番号 Fig 602, Fig 1002, Fig 1502, Fig 2002, Fig 206
呼び径 1", 2", 3", 4"
圧力定格 完全なユニオンアセンブリの定格とサービス条件を確認してください
材質オプション NBR, HNBR, FKM(フッ素ゴム), PTFE
インサート補強 真鍮またはステンレス鋼リングで利用可能
標準準拠 メーカー、図面番号、溝寸法、承認されたシールプロファイルを確認してください





材料性能比較

ハンマーユニオンシールの寿命を延ばすには、適切なエラストマーの選択が不可欠です。以下に、作業環境に基づいた比較を示します。

  • NBR(ニトリル/ブナN):

    • 用途: 一般的な水、油、泥サービス。

    • 温度範囲:選択したNBRコンパウンドの連続温度とピーク温度を確認してください。

    • 利点: コスト効率が高く、優れた耐摩耗性。

    •
    •
    •
  • HNBR(水素化ニトリル):

    • 用途:選択したHNBRコンパウンドでレビューされた油田流体。サワーガス認定要件は別途指定してください。

    • 温度範囲:選択したHNBRコンパウンドの連続温度とピーク温度を確認してください。

    • 利点: コンパウンド固有の機械的、熱的、ガス膨張データを確認してください。

    •
    •
    •
  • FKM(フッ素ゴム):

    • 用途:高温化学処理および攻撃的な流体。

    • 温度範囲:選択したFKMグレードを流体と暴露期間に対して確認してください。

    • 利点: 優れた化学的安定性と耐熱性。

    •
    •
    •
  • PTFE:

    • 用途:PTFE含有構成は、図面、実際の流体、温度に対してレビューされます。

    • 利点: ソリッドPTFE、エンベロープ、またはサポートリング構造を確認し、コアまたは補強材の限界を確認してください。

    •
    •
    •
  •
  •
  •





図面番号別の使用圧力

これらの圧力クラスは、図面番号の参照です。設置済みアセンブリの定格、サービス分類、および温度低下率を機器メーカーに確認してください:

  • Fig 602 シール: 機器クラス参照: 6,000 PSI。

  • Fig 1002 シール: 機器クラス参照: 10,000 PSI。

  • Fig 1502 シール: 機器クラス参照: 15,000 PSI。

  •
  •
  •





主な特徴と利点

  • 精密フィット: 図面改訂版、寸法、公差を指定してください。完全な接続と機器手順でフィットと漏れ性能を確認してください。

  • 耐押し出し設計: 真鍮またはステンレス鋼の補強材は、指定されたプロファイルで利用可能です。サポート寸法と動作クリアランスを一緒にレビューしてください。

  • 耐薬品性: 選択したコンパウンドを実際の酸、塩、炭化水素、洗浄液に対してレビューしてください。

  • 信頼性の高いシーリング: コンパウンドと補強材を選択する際に、圧力サイクルと膨張条件を提供してください。



一般的な用途

当社のハンマーユニオンシールは、世界の油田および産業分野で広く使用されています:

  • 石油・ガス流量ライン: 掘削および生産中のパイプ接続。

  • フラッキング作業: 高圧水圧破砕流体輸送。

  • 酸処理・セメンチング: ウェル刺激およびケーシング中の安全なシール。

  • 泥システム: 吸込および吐出ラインでの摩耗性掘削泥の取り扱い。

  • 水輸送: 工業用地での大口径水道管。

  •
  •
  •





なぜ当社から注文するのか



  1. 品質保証: ISO 9001品質管理システムの下で製造されています。硬度、寸法検査、および必要な組み立てテストを注文時に合意してください。

  2. 交換互換性: ユニオンメーカー、図面番号、呼び径、および取り付け済みプロファイルを一致させてください。注文前に交換フィットを確認してください。

  3. グローバル配送: 見積もり時に選択したサイズ、コンパウンド、数量、および納期を確認してください。

  4. カスタムソリューション: 特定のショアA硬度またはAED(耐爆発膨張)グレードが必要ですか?技術チームにお問い合わせください。

  5.
  6.
  7.

交換用の図面番号とプロファイルの特定

ユニオンのマーキングと取り外したシールの両面の鮮明な写真を送ってください。呼び径、シール寸法、金属リング構造、および機器図面(入手可能な場合)を追加してください。フィットが確認されるまで、似たような見た目のシールは異なる図面シリーズから分離してください。交換見積もりには、流体処方、圧力サイクル、連続温度とピーク温度、および必要な数量を含めてください。
