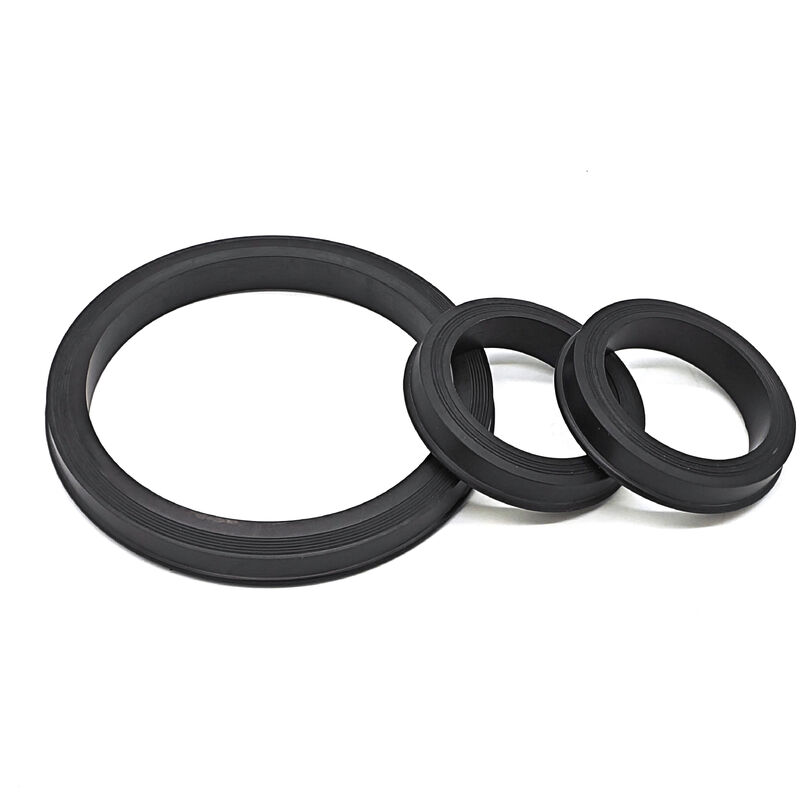

高圧耐性 ハンマー ユニオン リップシール 多種サイズと化学的耐性

耐久性の高いハンマーユニオンリップシール: 複数のサイズが利用可能

製品説明

当社の頑丈なハンマー ユニオン リップ シールは、石油およびガス産業やさまざまな産業パイプライン用途に高圧シール ソリューションを提供するように設計されています。これらのシールは、フローライン、マニホールド、坑口システムで頻繁に使用されるハンマーユニオン接続部の漏れを防ぐように設計されています。高度なエラストマー技術を利用することにより、これらのリップ シールは、最も極端な機械的条件や環境条件下でも確実なフィット感と長期にわたる性能を保証します。

技術仕様と互換性

これらのシールは、世界中で使用されている最も一般的なパイプライン図の寸法基準を満たすように製造されています。これらは、図 602、図 1002、図 1502 などの業界標準の接続と完全に互換性があります。当社では、直径 1 インチ、2 インチ、3 インチ、4 インチ、および 7 インチなど、お客様の特定の配管ニーズに適合する広範な公称サイズを提供しています。

使用圧力定格

パイプラインの完全性は、シールの圧力定格によって決まります。当社のハンマー ユニオン シールは、次の動作圧力に耐えるように作られています。

図 602 接続: 最大 6,000 PSI
図 1002 接続: 最大 10,000 PSI
図 1502 接続: 最大 15,000 PSI
図 2002 接続: 最大 20,000 PSI (専用資料で入手可能)

材料の選択と温度範囲

適切な材料を選択することは、化学的適合性と熱耐久性にとって重要です。当社では 4 つの主要な材料グレードを提供しています。

NBR（ニトリルゴム）：一般的な水、油、泥水の洗浄に最適です。
動作温度: -30 ℃ ～ +100 ℃ (-22 F ～ +212 F)。

HNBR (水素化ニトリル): 高圧掘削、原油暴露、および H2S (酸性ガス) を含む環境に推奨されます。
動作温度: -40 ℃ ～ +150 ℃ (-40 F ～ +302 F)。

FKM (フルオロカーボン): 高温用途および強力な化学処理に最適です。
動作温度: -20 ℃ ～ +200 ℃ (-4 F ～ +392 F)。

PTFE (ポリテトラフルオロエチレン): バックアップ リングとして、またはエラストマーが破損する可能性がある極端な化学環境でよく使用されます。
動作温度: -200 ℃ ～ +250 ℃。

主な機能と利点

精密なリップ設計: リップシールの形状により、内部の流体圧力が実際にシールにエネルギーを与えるのに役立ち、圧力が増加するとより強固な結合が形成されます。
金属補強オプション: 図 1502 のような高圧サービスの場合、高流量下でのゴムの変形を防ぐために、当社のシールには真鍮またはステンレス鋼のはみ出し防止リングが用意されています。
耐摩耗性: 当社のエラストマーコンパウンドは、研磨性の掘削泥やフラッキング流体によって引き起こされる磨耗に耐えるように特別に配合されています。
化学的回復力: 炭化水素、塩、酸性刺激流体による劣化に耐えるように設計されています。

主な適用範囲

これらの耐久性の高いシールは、次の分野で広く使用されています。
水圧破砕 (フラッキング): 坑井刺激中の高圧流体の取り扱い。
酸性化とセメント固定: 化学薬品の注入およびケーシング操作中に漏れのない接続を確保します。
石油およびガスの掘削: 泥ポンプ、スタンドパイプ、マニホールド システムで使用されます。
工業用流体輸送: 鉱業および製造業における高圧水および化学薬品の輸送を管理します。
オフショア生産: 海洋ベースのフローラインと生産プラットフォームの信頼性の高いシール。

品質とパフォーマンス

当社が製造するすべてのシールは、寸法精度と材料の一貫性を確保するために厳格な品質管理検査を受けます。当社の製品は、標準的な産業用パイプラインコンポーネントと互換性があるように設計されており、特定のブランド商標を侵害することなく、メンテナンスおよび修理作業のための信頼できる代替手段を提供します。

注文ガイド

お見積りをご依頼の際は、以下の情報をご記入ください。

1. 図番号 (例: 図 1502)

2. パイプサイズ (例: 3 インチ)

3. 材質の選択 (NBR、HNBR、または FKM)

4. 補強要件（真鍮/ステンレスリングの有無）

5.

当社の高耐久ハンマーユニオンリップシールの詳細と、高圧パイプライン接続に最適なシールソリューションを見つけるには、今すぐ当社の技術営業チームにお問い合わせください。
