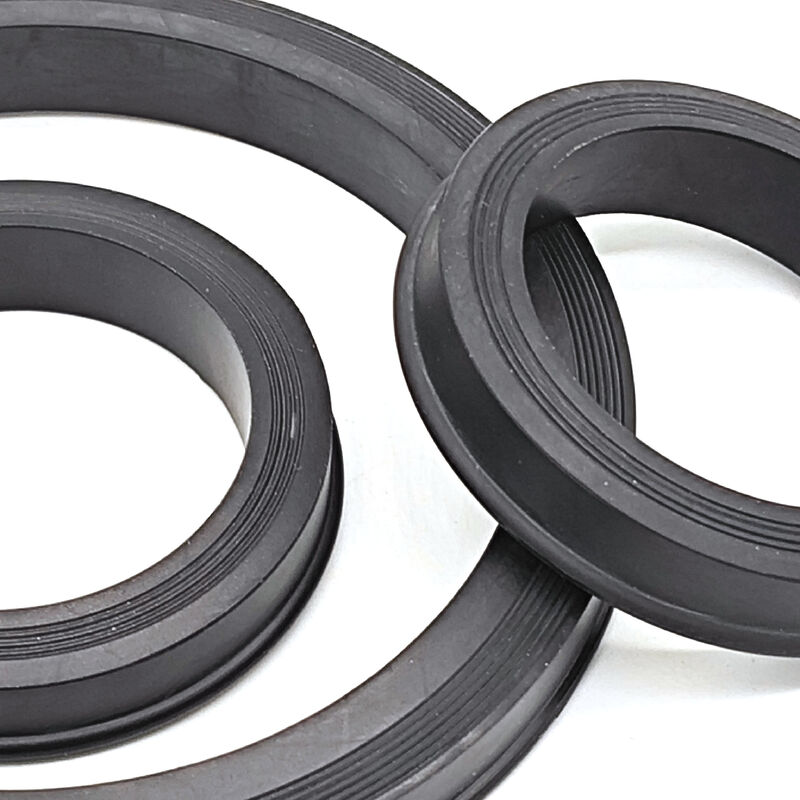

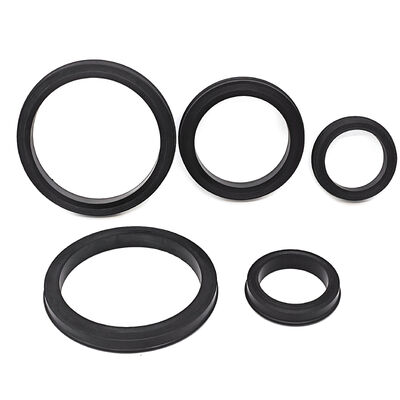

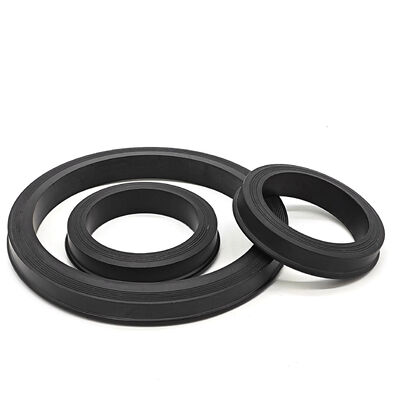

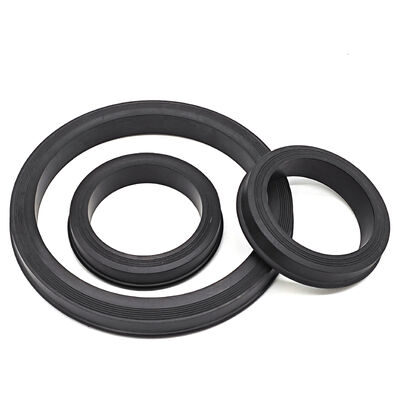

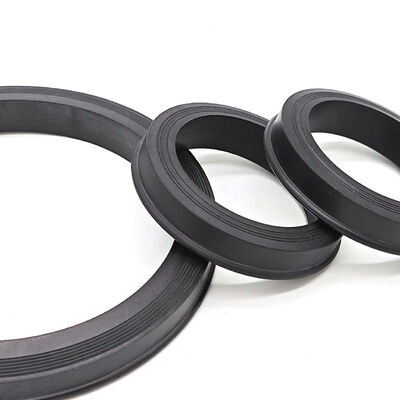

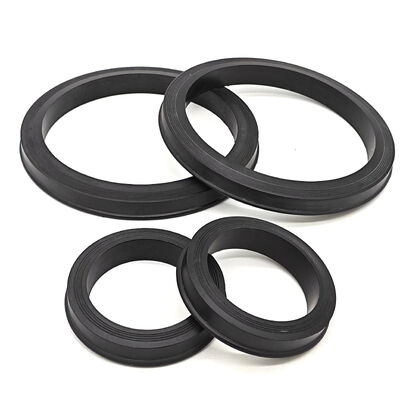

油田ハンマーユニオンシール: 漏れ防止フラッキング装置シール

製品概要

---

私たちの油田ハンマーユニオンシールは、高圧配管システムで漏れのない接続を維持するように設計された高性能シーリング ソリューションです。水圧破砕、セメンティング、酸性化などの厳しい条件向けに特別に設計されたこれらのシール (リップ シールとも呼ばれる) は、フローラインとマニホールドの完全性を保証します。当社のシールは、高品質のエラストマーコンパウンドを利用することで、極度の機械振動や圧力サージ下でも流体の損失や環境汚染を防ぎます。

適用範囲

---

これらの頑丈なシールは、次のような幅広い油田および産業用途に不可欠です。

• 水圧破砕 (フラッキング):高圧ポンプラインとマニホールドのシール。

• よく刺激:研磨プロッパントおよび化学添加剤の取り扱い。

• セメント化と酸性化:坑井の完全性を確保するためのサービスラインの接続。

• 掘削泥水システム:泥水ポンプの吸入ラインと排出ラインの漏れを防ぎます。

• 標準的なフローライン:陸上および海上環境での石油、ガス、水の輸送のための接続パイプ。

材質の比較と選択

---

適切な材料を選択することは、化学的適合性と耐用年数にとって重要です。当社では 4 つの主要グレードを提供しています。

• NBR（ニトリル/ブナN）：

  • こんな方に最適:汎用の水、油、泥サービス。

  • 長所:耐摩耗性に優れ、コストパフォーマンスにも優れています。

• HNBR (水素化ニトリル):

  • こんな方に最適:最新の掘削、原油暴露、酸性ガス (H2S) 環境。

  • 長所:NBRよりも機械的強度が向上し、熱安定性が優れています。

• FKM（フロロカーボン）：

  • こんな方に最適:高温用途および強力な化学処理。

  • 長所:熱、酸、芳香族炭化水素に対する優れた耐性。

• PTFE :

  • こんな方に最適:極度の化学薬品への暴露、またはシールのはみ出しを防ぐバックアップリングとして。

技術的パラメータ

---

使用圧力と温度範囲

---

数値別の動作圧力:

• 図 602 シール:までの定格6,000PSI。

• 図 1002 シール:までの定格10,000 PSI。

• 図 1502 シール:耐久性の高い設計で、15,000 PSI。

材質別の温度耐久性:

• NBR:-30°C ～ +100°C (-22°F ～ +212°F)

• HNBR:-40°C ～ +150°C (-40°F ～ +302°F)

• FKM:-20°C ～ +200°C (-4°F ～ +392°F)

• PTFE:-200℃～+250℃

主なパフォーマンス機能

---

1. 圧力でエネルギーを与えるリップデザイン:独自の形状により、内部の流体圧力を利用してシールをユニオンの壁にしっかりと押し付け、漏れのない接続を保証します。

2. はみ出し防止補強:高圧サービス (特に図 1502) の場合、エラストマーの流出や変形を防ぐために、当社のシールには真鍮またはステンレス鋼のリングが組み込まれています。

3. 化学的および耐摩耗性:砂を含んだフラッキング流体や腐食性刺激化学物質の侵食性に耐えるように配合されています。

4. 現場で証明された耐久性:厳格な品質管理により、すべてのシールが現代の油田操業に必要な高性能基準を満たしていることが保証されます。

注文情報

お見積りをご依頼いただく際には、ハンマーユニオンシール、以下を提供してください:

1. 図番号(例:図 1502)

2. サイズ(例: 3インチ)

3. 素材の好み(NBR、HNBR、またはFKM)

4. 補強タイプ(金属リングの有無)

水圧破砕装置用の工場直販価格と高品質のシーリング ソリューションについては、今すぐ当社の技術営業チームにお問い合わせください。
