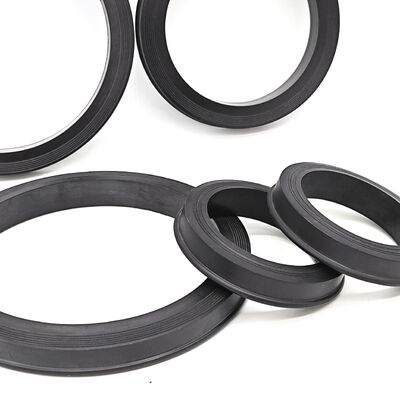

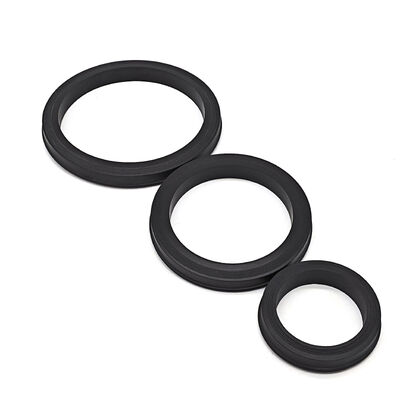

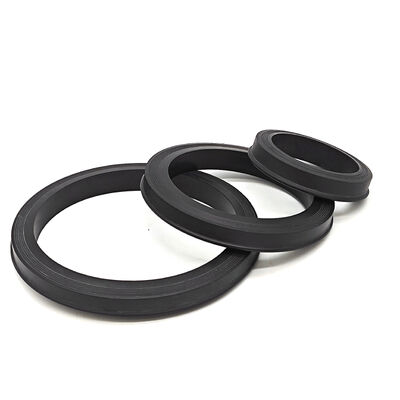

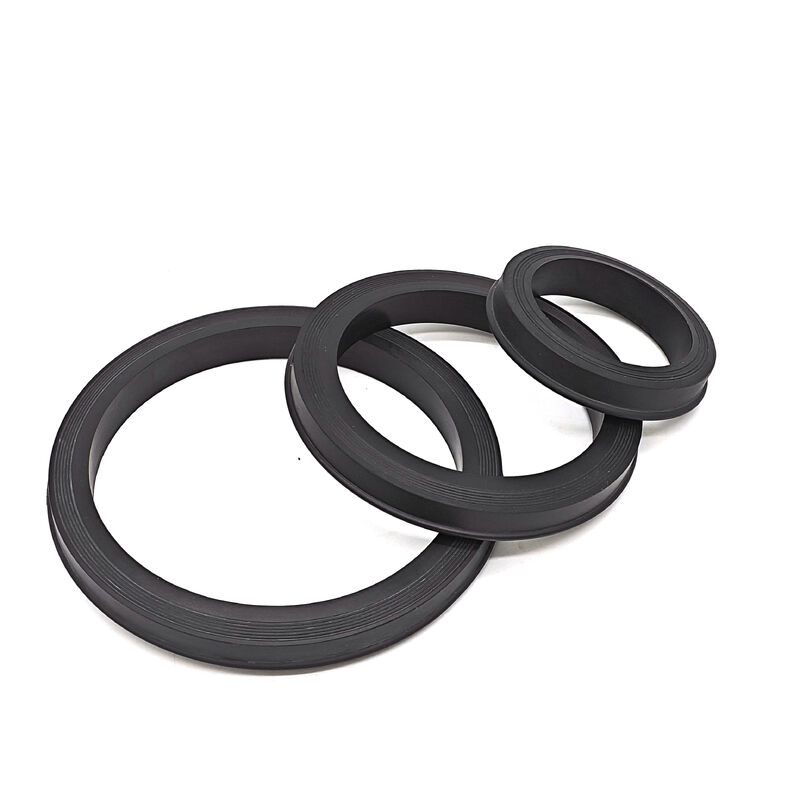

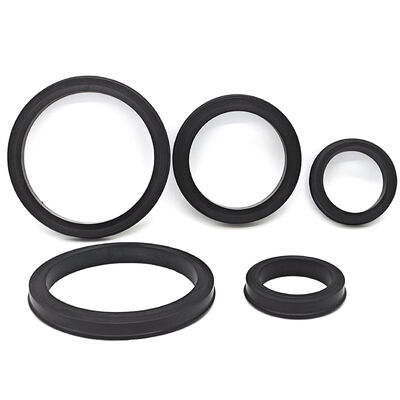

高圧ハンマー合同唇密封器 NBR,HNBR,FKM,PTFE材料と合致する掘削と井戸サービス

高圧ハンマー合同唇密封器 NBR,HNBR,FKM,PTFE材料と合致する掘削と井戸サービス

商品の詳細:
起源の場所: 中国、上海
ブランド名: Royal Way/SHQN
証明: ISO 9001 certificate
モデル番号: イチジク1502
ドキュメント: Hammer Union Seal TDS.pdf
お支払配送条件:
最小注文数量: 200個
価格: USD$0.2/pc to $4/pc according to size and rubber material
パッケージの詳細: 40*40*20 センチメートルカートン梱包
受渡し時間: 注文量に応じて7-15日
支払条件: T/T,ウェスタンユニオン,Paypal,銀行振込
供給の能力: 週に5万個
連絡先
詳細製品概要
互換フィギュアシリーズ: 図 602、図 1002、図 1502、図 2002 呼び径: 1"、2"、3"、4"
材質の種類: NBR(ブナN)、HNBR、FKM、PTFE 硬度/デュロメーター: 80 ショア A ~ 90 ショア A
使用圧力定格: 確認済みの完全なユニオンアセンブリの定格と使用限度を使用してください。 動作温度範囲: 実際の媒体と暴露期間について選択した化合物の制限を確認する
サービス環境: 気体と流体の条件を指定します。サワーサービスにはアプリケーション固有の資格が必要です メディアの互換性: 流体の種類、濃度、温度に対して正確な化合物を確認
シールデザインタイプ: リップシール、Oリング式 耐摩耗性: 素晴らしい、高い
MOQ: 200個 納期: 7~15日
ハイライト:

6000 PSI ~ 15000 PSI ハンマーユニオンシール、NBR HNBR FKM PTFE リップシール、図 602 1002 1502 ハンマーユニオンリップシール

,

NBR HNBR FKM PTFE Lip Seal

,

Fig 602 1002 1502 Hammer Union Lip Seal

掘削およびウェルサービス交換の場合、材質を選択する前にユニオンと取り外したシールを特定してください。溝の状態、流体添加剤、圧力サイクル、および観察されたエクストルージョンまたは摩耗を記録してください。サービスに戻す前に、機器仕様に対してプロファイルとサポート構造を比較してください。

掘削およびウェルサービス用途向けハンマーユニオンシール



製品紹介

当社の高性能 ハンマーユニオンシール は、世界の掘削およびウェルサービス業務の厳しい要求に耐えるように特別に設計されています。リップシールとしても知られるこれらのシールは、ハンマーユニオン接続において重要な高圧バリアを提供し、流体移送中の漏れのない性能を保証します。標準的な業界図面との互換性を持つように設計された当社のシールは、マニホールド、フローライン、高圧ポンプ機器の信頼性を必要とするサービス会社の優先的な選択肢です。





技術仕様

特徴 詳細
互換性のある図面 Fig 602、Fig 1002、Fig 1502、Fig 2202、Fig 206
利用可能なサイズ 1インチ、2インチ、3インチ、4インチ
作動圧力 完全なユニオンアセンブリ定格およびサービス条件によって決定されます
設計タイプ 圧力作動式リップシール
補強 オプションの真鍮またはステンレス鋼のアンチエクストルージョンリング
硬度 指定されたコンパウンドと構造の硬度と公差を確認してください





材料選択と性能比較

適切なエラストマーを選択することは、ウェルサービスアプリケーションの安全性と効率にとって非常に重要です。多様なダウンホールおよび地表条件に対応する特殊な材料を提供しています。

  • NBR(ニトリル/ブナ-N):

    • 用途: 標準的な掘削泥水、水移送、および一般的な石油サービス。

    • 温度範囲:実際の媒体と期間に対して選択されたコンパウンドの制限を確認してください。

    • 利点: 優れた耐摩耗性を備え、非常にコスト効率が高い。

    •
    •
    •
    •
    •
    •
    •
  • HNBR(水素化ニトリル):

    • 用途: 原油またはガスに関する問い合わせには実際の流体条件が必要です。H2Sの使用には正確なコンパウンドの資格が必要です。

    • 温度範囲:実際の媒体と期間に対して選択されたコンパウンドの制限を確認してください。

    • 利点: 標準NBRと比較して、優れた機械的強度と高温耐性を備えています。

    •
    •
    •
    •
    •
    •
    •
  • FKM(フッ素ゴム):

    • 用途: 高温ウェルサービスおよび攻撃的な化学処理。

    • 温度範囲:実際の媒体と期間に対して選択されたコンパウンドの制限を確認してください。

    • 利点: 酸の識別、濃度、芳香族含有量、温度、および暴露期間について、特定のFKM配合を確認してください。

    •
    •
    •
    •
    •
    •
    •
  • PTFE:

    • 用途: 極端な化学暴露および特殊なバックアップリング設計。

    • 利点: PTFEグレード、実際の化学条件、構造、およびクリープ要件を確認してください。

    •
    •
    •
    •
    •
    •
    •
  •
  •
  •
  •
  •
  •
  •



接続図面別の圧力定格

以下の図面は、機器クラスの問い合わせを特定します。完全なアセンブリ定格、温度制限、および交換図面を確認してください。シール寸法のみでは圧力容量は確立されません。

  • Fig 602 シール: 最大 6,000 PSI の高圧サービス用のヘビーデューティー設計。

  • Fig 1002 シール: 最大 10,000 PSI の高圧サービス用のヘビーデューティー設計。

  • Fig 1502 シール: 最大 15,000 PSI の高圧サービス用のヘビーデューティー設計。

  •
  •
  •
  •
  •
  •
  •





主な特徴と利点

  • 圧力作動式設計: リップシールの形状は、内部ライン圧力を利用して、ユニオン壁に対するシール力を増加させます。

  • アンチエクストルージョン補強: 高圧バリアント(Fig 1502)の場合、極端な流れの下でゴムが「洗い流される」のを防ぐために、統合された金属リングを備えたシールを提供しています。

  • ユニバーサル互換性: ユニオンメーカー、図面、公称サイズ、および実際の溝プロファイルを確認してください。ユニバーサルな相互交換性は暗示されません。

  • 耐摩耗性・耐浸食性: 砂を含んだフラッキング流体や掘削泥水の浸食性に耐えるように特別に配合されています。

  •
  •
  •
  •
  •
  •
  •





アプリケーション範囲

当社のハンマーユニオンシールは、幅広い 掘削およびウェルサービス アクティビティに不可欠です。

  • 油圧フラクチャリング: 高圧ポンプおよび流体マニホールド。

  • セメンチングと酸処理: 刺激化学物質およびセメントスラリーの安全な接続。

  • ウェルコンプリーション: フローライン接続および一時的な配管システム。

  • 掘削作業: 泥水ポンプおよびスタンドパイプ用の吸引および排出ライン。

  • フローバックサービス: ウェルのクリーニング中の流体の安全な封じ込め。

  •
  •
  •
  •
  •
  •
  •





品質保証と注文

注文ごとに、重要な寸法、コンパウンド、硬度、検査サンプリング、および文書に同意してください。取り外したシールのプロファイルまたは図面改訂を提供し、真鍮またはステンレス鋼のサポートリングがあれば別途特定してください。

注文時に、以下を指定してください:

  1. 接続図面番号(例:Fig 1502)

  2. 公称パイプサイズ(例:3インチ)

  3. 材料要件(NBR、HNBR、またはFKM)

  4. リングオプション(なし、真鍮、またはステンレス鋼)

  5.
  6.
  7.
  8.
  9.
  10.
  11.
