漏れ防止オイルフィールドハンマー ユニオンシール 圧力耐性 高圧耐性 材料の多用性 フラッキング機器

油田ハンマーユニオンシール: 漏れ防止フラッキング装置シール

製品概要

高品質のハンマー ユニオン シールは、石油およびガス産業の重要なコンポーネントであり、高圧配管システムに安全で漏れのない接続を提供するように特別に設計されています。これらのシールは、水圧破砕 (フラッキング)、酸処理、セメンティング、およびその他の保守用途の際にハンマー ユニオン内で使用されます。

当社のシールは、極度の振動、研磨性流体、および大規模な圧力スパイクに耐えるように設計されており、運用の安全性を確保し、現場でのダウンタイムを最小限に抑えます。

主な機能と利点

1. 優れた漏れ防止: 標準の高圧ユニオン構成に適合するように精密成形されており、変動する圧力下でも確実に密閉します。
2. 高圧耐性: 過酷な使用環境向けに特別に設計されています。
3. 材料の多様性: さまざまな化学要件や温度要件に合わせて、さまざまなエラストマーが利用可能です。

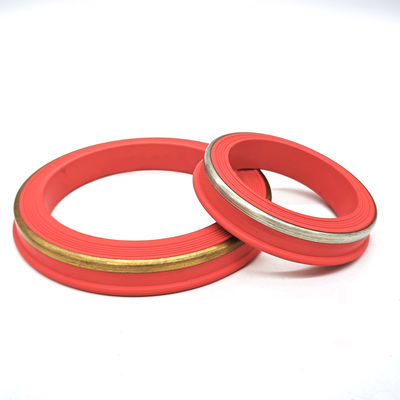

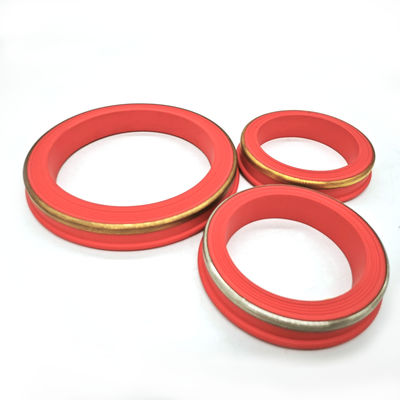

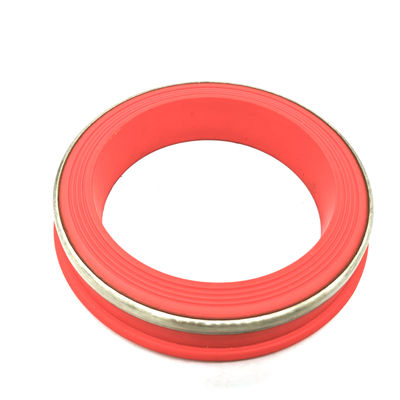

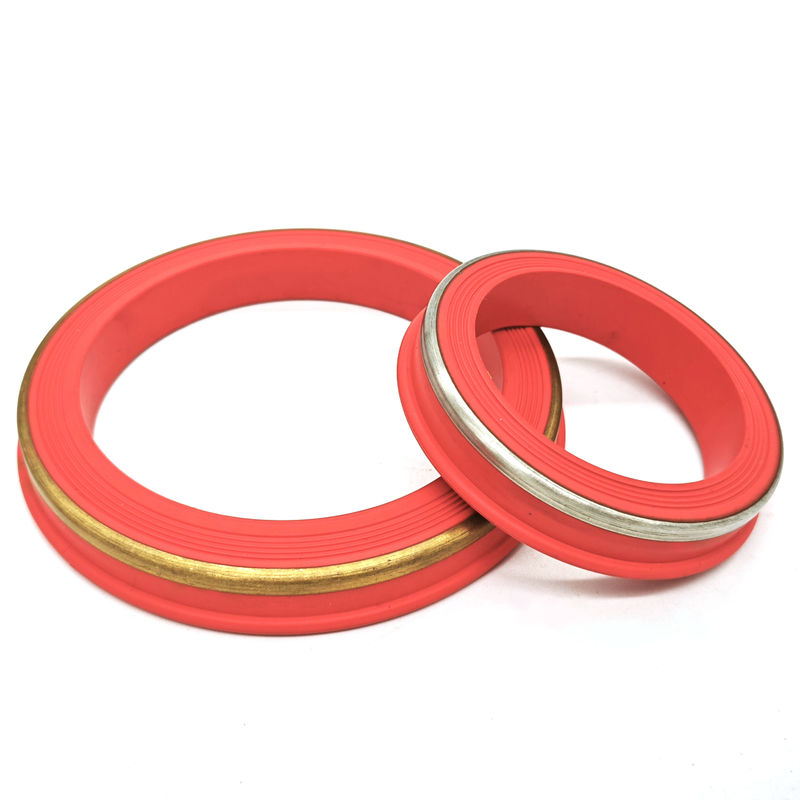

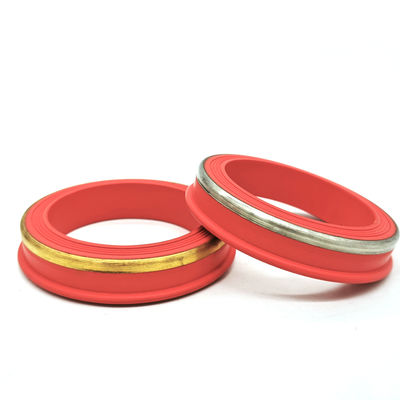

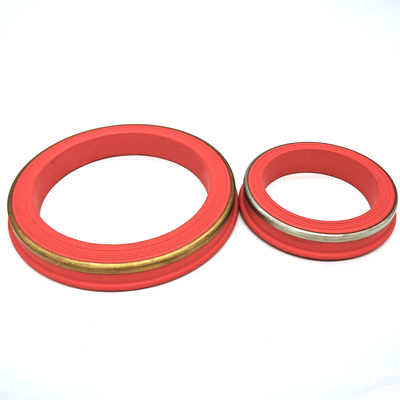

4. 押し出し耐性: 一部のモデルは、極度の圧力下でシールが押し出されるのを防ぐために、ステンレス鋼または真鍮のバックアップ リングを備えています。
5. 取り付けが簡単: 現場で素早く交換できるように設計されており、水圧破砕作業をスムーズに実行できます。

技術仕様

使用圧力:
当社のハンマー ユニオン シールはさまざまな圧力クラスに対応しており、一般的に次の用途に使用されます。
高圧: 6,000 PSI ～ 15,000 PSI (Fig 602、1002、1502 タイプと互換性あり)
超高圧: 最大 20,000 PSI (Fig 2202 タイプと互換性あり)

温度範囲:
標準 NBR: 摂氏 -30 ～ +100 (華氏 -22 ～ +212)
高温 FKM: 摂氏 -20 ～ +200 (華氏 -4 ～ +392)
低温 HNBR: 摂氏 -40 ～ +150 (華氏 -40 ～ +302)

材料の比較と選択

1.ニトリル(NBR/ブナN)
最適な用途: 標準的なオイルと水のサービス。
利点: 優れた耐摩耗性、コスト効率、優れた耐油性。
制限事項: 高温や強力な化学物質に対する耐性が低い。

2.FKM（フッ素エラストマー）
最適な環境: 高温および化学物質の多い環境。
利点: 耐熱性に優れ、酸、燃料、溶剤に対する優れた耐性があります。
制限事項: 極度の低温用途には理想的ではありません。

3. HNBR（水素化ニトリル）
用途: 酸性ガス (H2S) サービスおよび強力な水圧破砕。
利点: 非常に丈夫で、標準的な NBR よりも優れた耐熱性があり、CO2 および H2S に対して耐性があります。
制限事項: 標準のニトリルよりもコストが高くなります。

4. PTFE (テフロン) とエラストマーコア
最適な用途: 極めて高い耐薬品性。
利点: すべての化学物質に対して実質的に不活性です。
制限事項: 純粋なゴム製シールよりも「記憶力」や弾性が劣ります。

用途と使い方

当社のハンマー ユニオン シールは、以下を含む油田内のあらゆる高圧流体移送システムに不可欠です。
水圧破砕（フラッキング）
良好なセメント化と酸性化
マニホールドとパイプラインの接続
泥水ポンプおよび噴出防止装置 (BOP)
洪水ライン
サワーガス（H2S）サービス（HNBR、FKM材使用時）

互換性情報

これらのシールは、業界標準のユニオン構成と互換性があるように設計されています。 1 インチ、2 インチ、3 インチ、4 インチのユニオンのサイズをご用意しています。一般的な相互参照には次のものがあります。
1502 シリーズ (15,000 PSI)
1002 シリーズ (10,000 PSI)
602 シリーズ (6,000 PSI)
206 シリーズ (2,000 PSI)

当社の油田シールを選ぶ理由

油田では、シールの破損は単なる漏れではなく、安全上の危険と経済的損失をもたらします。当社の製造プロセスには厳格な品質管理とバッチテストが含まれており、すべてのシールが業界基準を満たしているかそれを超えていることを確認します。特定の油井条件に適した材料を選択することで、機器の寿命を延ばし、作業員を保護します。

バルク価格、材料データシート、特定の油田設備のニーズに合わせたカスタムサイジングについては、今すぐお問い合わせください。
