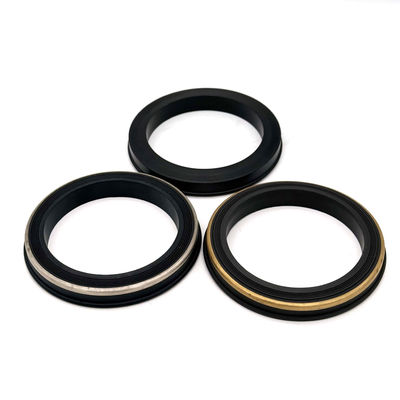

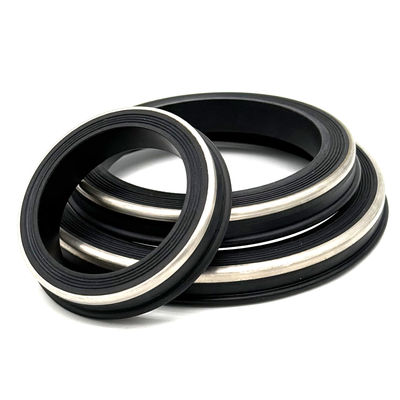

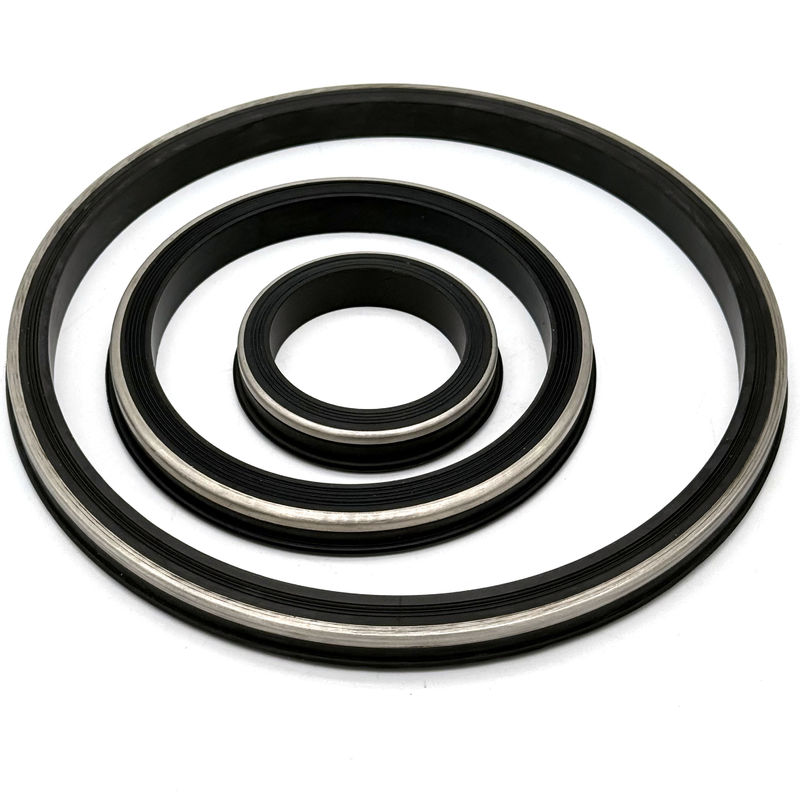

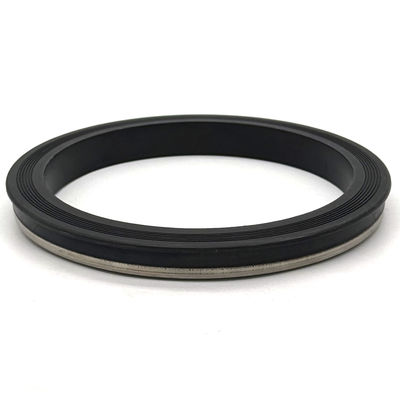

高圧信頼性と耐薬品性を備えた油田用耐高温ハンマーユニオンシール

油田用高温耐性ハンマーユニオンシール

製品概要

極端な油田環境では、熱劣化や圧力スパイクにより標準シールが故障することがよくあります。当社の耐高温ハンマー ユニオン シールは、高熱下でも機械的特性を維持できるように特別に設計されています。高圧フローライン向けに設計されたこれらのシールは、信頼性の高い漏れ防止バリアを提供し、深井戸掘削、蒸気注入、および高温生産用途における安全性と効率性を確保します。

高温動作における主な利点

熱安定性: 高温での硬化、亀裂、弾性の損失に耐えるように配合されています。
高圧の信頼性: 押し出し加工なしで 10,000 ～ 15,000 PSI の過酷な環境に耐えるように特別に設計されています。
化学的耐性: 炭化水素、硫化水素 (H2S)、および攻撃的な油田化学物質に対する優れた耐性。
最適化された形状: 業界標準のユニオン溝に適合するように精密成形されており、確実な「金属間」補助シールを確保します。

温熱環境における材料の比較

高温での成功には、適切な材料を選択することが重要です。当社は 3 つの主要な化合物を提供しています。

1. FKM (フルオロカーボン/高温ポリマー):
耐熱性: 優れています。継続的に高温にさらされる場合に最適です。
適合性: 耐薬品性、耐油性に優れています。極端なダウンホール条件に最適です。

2. HNBR (水素化ニトリル):
耐熱性：標準NBRよりも優れています。
適合性: 高い機械的強度と耐摩耗性。 「酸性ガス」(H2S) サービスに優れており、最大 150°C まで加熱できます。

3.PTFE (ポリテトラフルオロエチレン) エラストマーコア付き:
耐熱性: 入手可能な最高のもの。
互換性: ほぼ普遍的な耐薬品性。摩擦が少ないため、組み立てや分解が簡単です。

技術仕様とパラメータ

当社のシールは、高温高圧 (HTHP) サービスに関する業界の要件を満たすか、それを超えるように構築されています。

シールのサイズ: 1 インチから 4 インチまで利用可能 (一般的なサイズ: 2 インチ、3 インチ、4 インチ)。
使用圧力範囲:
中圧: 6,000 PSI (図 602)
高圧: 10,000 PSI (図 1002)
超高圧: 15,000 PSI (図 1502)
サワーガス定格: 最大 20,000 PSI (図 2202)

温度制限:
HNBR シール: -40°C ～ +150°C (-40°F ～ +302°F)
FKM シール: -20°C ～ +200°C (-4°F ～ +392°F)
特殊 PTFE: 最大 +250°C (+482°F)

適用範囲

これらの高温シールは、次のような要求の厳しい石油およびガスの運用に最適です。
1. スチームインジェクションと EOR: 高温スチームを必要とする強化されたオイル回収プロセス。
2. 深井戸掘削: 地熱勾配によりダウンホールの周囲温度が高くなる用途。
3. 破砕 (Frac) マニホールド: 摩擦や環境要因により温度が上昇する高圧流体移送。
4. 坑井の試験と生産: 高温の原油とガスを坑口から直接取り扱います。
5. 地熱エネルギー: 地熱掘削および採掘における流体ラインのシール。

業界の互換性

当社のシールは、世界市場で使用されている標準的なハンマーユニオン「フィギュア」構成と汎用的に互換性があるように設計されています。
標準高温: 図 602、図 1002。
過酷なサービス高温: 図 1502。
H2S/高温サービス: 図 2202。

品質基準と注文

当社は厳格な品質管理プロトコルを遵守し、圧縮永久ひずみ、引張強度、硬度 (ショア A) のテストを実施し、あらゆるシールが現場で確実に機能することを保証します。お見積りをご依頼の際は、以下を明記してください。
図番号: (例: 図 1502)
公称サイズ: (例: 2 インチ、3 インチ)
最大動作温度: (材質の推奨事項に必須)
化学物質への曝露: (例: H2S の存在、CO2、または重質芳香族化合物)
