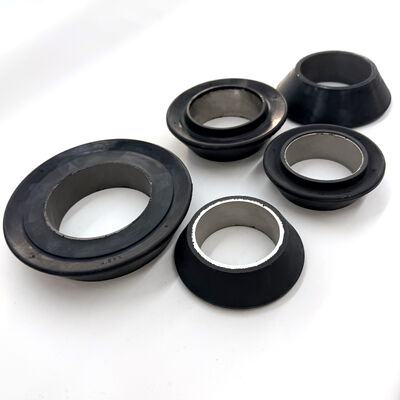

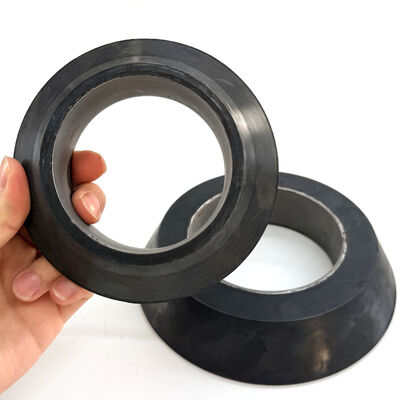

油田用途での積み重ね可能な軽負荷サービス用の 5 1/2 インチ V スタイル スワブ カップ

製品紹介

プロフェッショナル 5 1/2インチ Vスタイル スワブカップは、大口径ケーシングおよびチュービング操作における軽量流体回収のために特別に設計されたエンジニアリングダウンホールソリューションです。このモデルは、静水圧が増加するにつれて外側に広がる流体作動式シーリングリップを採用しており、カップの寸法とサービス条件が適合する場合にボアとの接触をサポートします。主な利点は、スタック可能なアーキテクチャであり、オペレーターは、マンドレル設計と操作手順に従って、単一のマンドレルに複数のカップを取り付けることでツールストリングをカスタマイズできます。サービス前にボアの状態とカップの摩耗を確認してください。

技術仕様

5-1/2インチという名称は公称値です。既存のサイズ表では、このバージョンはカップ外径4.970インチ、カップ内径2.495インチとなっています。注文前に、これらの寸法が必要なボアとマンドレルに対して適合するか確認してください。公称サイズと実際のカップ径は異なる参照値です。

主な特徴とエンジニアリング上の利点

1. 優れた異物・砂耐性：薄いフレキシブルリップ設計により、Vカップは下降時に砂やスケールをバイパスし、リフト時に粒子を効果的にシールします。

2. 軽量負荷に最適化：ヘビーデューティカップでは完全なシールが得られない可能性のある低流体コラム用に特別に設計されています。予想される流体負荷に対して、選択したカップとスタック構成を確認してください。

3. 制御された降下：ランニング速度と流体流入については、機器の操作手順に従ってください。フレキシブルプロファイルをワイヤーライン速度を上げる許可と見なさないでください。

4. 鋼鉄補強された基盤：5 1/2インチモデルには鋼鉄ベースインサートが含まれており、上昇ストローク中にエラストマーがマンドレルショルダーを越えて変形または押し出されるのを防ぎます。

5. 負荷汎用性のためのスタック可能：軽量負荷用に設計されていますが、カップ数と間隔は、マンドレルと計画された流体負荷に対して確認する必要があります。すべての組み立てに適用される普遍的なスタック数は存在しません。

当社のエンジニアリングチームとの提携理由

ISO 9001:2015 品質基準：当社の施設は厳格な品質管理システムの下で運営されており、大量生産における再現性を保証します。
社内ツーリング＆設計：当社のエンジニアは製造設計（DFM）を支援し、コスト削減と性能向上に役立つ部品形状の改良を支援します。

よくある質問

質問：なぜ単一の大型カップよりもスタック可能なVカップが好まれるのですか？
回答：複数のVカップをスタックすることで、負荷分散が向上します。単一のカップでは同じ負荷を持ち上げるために非常に剛性が高くなる必要があり、破れやすくなります。複数のフレキシブルカップは冗長なシーリングシステムを提供します。

質問：これらのカップは砂やシルトを処理できますか？
回答：砂の濃度と粒子サイズに対する適合性を確認してください。リップに切り傷、挟まった異物、不均一な摩耗がないか点検してください。フレキシブルプロファイルは摩耗を排除するものではありません。

質問：軽量サービスに鋼鉄インサートは必要ですか？
回答：はい、鋼鉄インサートはマンドレル上のカップ位置を維持するために不可欠です。これがないと、静水圧によってゴムベースがマンドレルショルダーを越えて変形する可能性があります。
